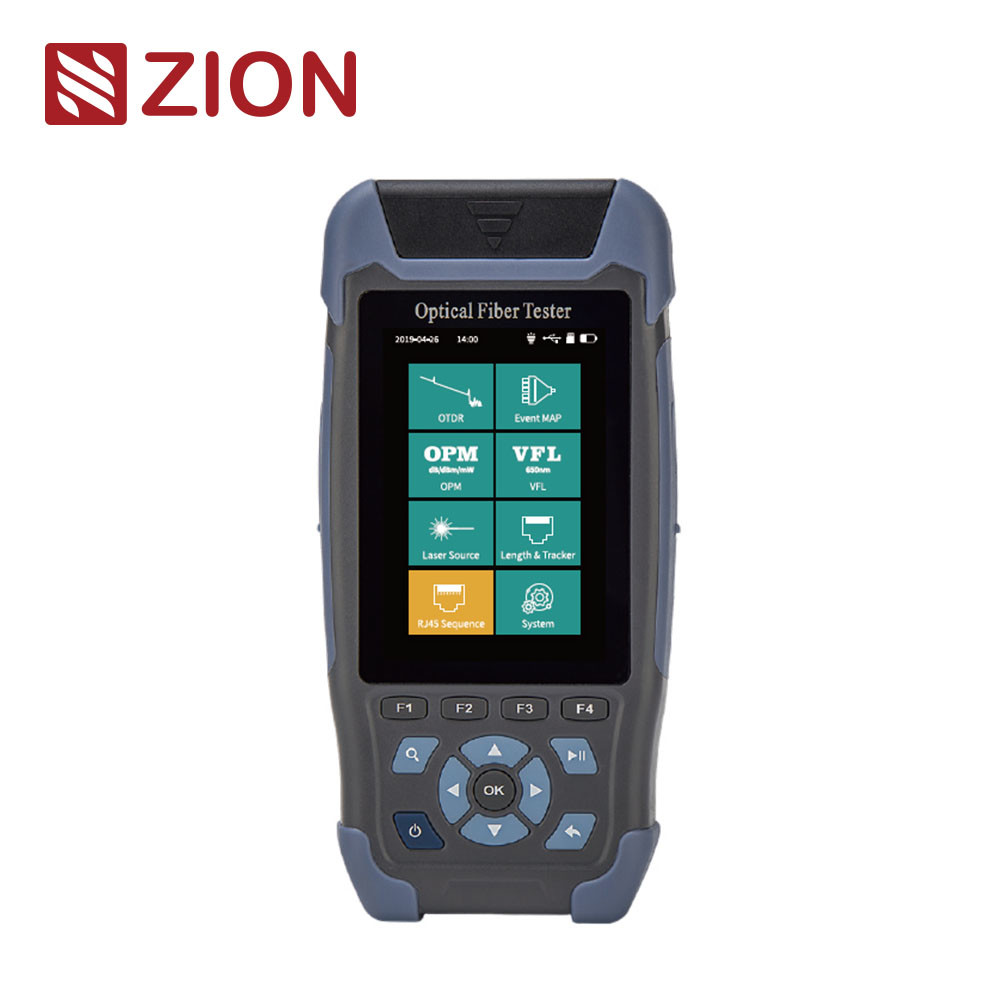

ZCOTDR-3200 Μίνι Pro Φύλλο οπτικής αντανάκλασης ≤350g Οθόνη 3,5 ιντσών 320×480 LCD

ZCOTDR-3200 Mini Pro Fiber Optic Reflectometer ≤350g Display 3.5 Inches 320×480 LCD

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50PCS
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση.
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	Δεν υπάρχει όριο.

Καλύτερη τιμή Επικοινωνήστε

Βάρος:

≤ 350g ((συμπεριλαμβανομένης της μπαταρίας)

μέγεθος:

173mm × 82mm × 37mm

Θερμοκρασία εργασίας:

-10℃~+50℃

Θέρμανση αποθήκευσης:

-40°C~+70°C

Εμφάνιση:

3.5 ίντσες 320×480 LCD

Επισημαίνω:

Μίνι αντανακλαστήρας οπτικών ινών

Αντανακλαστικό με οπτική ίνα LCD

συμπαγές αντανακλαστήρα οπτικών ινών

ZCOTDR-3200 Mini Pro OTDR Οπτικό Αντανακλαστικό Χρονικού Πεδίου

Το ZCOTDR-3200 Mini Pro Series Οπτικό Αντανάκλατο Χρονοδιαμέτρου υιοθετεί οθόνη εμφάνισης χρώματος 3,5 ιντσών.Οπτικό μετρητή ισχύοςΧρησιμοποιεί έξυπνη διαχείριση εξοικονόμησης ενέργειας.12 ώρες πολύ μεγάλου χρόνου μέτρησης για την αποτελεσματική λειτουργία των δοκιμών πεδίου και συντήρησηςΗ σειρά ZCOTDR-3200 χρησιμοποιείται για τη μέτρηση του μήκους, της απώλειας, της ποιότητας σύνδεσης και άλλων παραμέτρων όλων των ειδών οπτικών ινών και καλωδίων.Μπορείτε να το χρησιμοποιήσετε;Η μέγιστη ισχύς δοκιμής με φως είναι -5dBm.δοκιμή συντήρησης σύνδεσης και επισκευή έκτακτης ανάγκης του συστήματος επικοινωνίας του συστήματος επικοινωνίας οπτικών ινών.

Χαρακτηριστικά του προϊόντος

• Σύνδεση ινών με οπτικό σήμα ≤-5dBm, εύκολη στη δοκιμή

• Μακροχρόνια αντοχή, 12 ώρες μέτρησης

• Καινούργιο ελαστικό μανίκι, αδιάβροχο, αδιάβροχο

• 3 μέτρα τυφλή περιοχή, εύκολη δοκιμή 3 μέτρα άλτης

• Σχεδιασμός που κρατείται στο χέρι, εύκολο να μεταφερθεί

• USB, επαναφορτιζόμενο με φορητή μπαταρία

• OTDR/LS/OPM/VFL/RJ45 Καλωδιακή ακολουθία/μήκος καλωδίου/RJ45 ανιχνευτής/φανάρι

Τεχνικές προδιαγραφές

ΟΤΔΑ

Σχήμα

ZCOTDR-3200D

Δελτίο ΕΚΑΧ αριθ.
(ζωντανή δοκιμή)

Δοκιμαστικό σήμα
(ζωντανή δοκιμή)

Τύπος

G.652 SM

Διάστημα κύματος

1310/1550±20nm

1310nm±20nm

1550nm±20nm

Δυναμικό εύρος

24dB/22dB

24dB

22 dB

Ζώνη τυφλής εκδήλωσης

3 μέτρα

Αγνοούμενη ζώνη

8 μέτρα

Πεδίο δοκιμής

500m/1km/2km/4km/8km/16km/32km/64km
5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns

Διάμετρος παλμού

3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs

Ακριβότητα διαστήματος

±(1m+διαστήμα δειγματοληψίας+0,005%×απόσταση δοκιμής)

Γραμμικότητα

±0,2 dB/dB

Παράδειγμα σημείων

16k~128k

Ανάλυση δείγματος

0.05m ~ 8m

Αποκατάσταση ζημίας

0.001dB

Οριακό όριο απώλειας

0.20 dB

ΟΤΔΑ

Ανάλυση εύρους

0.001m

Δείκτης διάθλασης

1.00000~2.00000

Ακριβότητα Αντανάκλασης

±3dB

Τύπος αρχείου

Τυπική μορφή αρχείου SOR

Ανάλυση ζημίας

Μέθοδος 4 σημείων / μέθοδος 5 σημείων

Επίπεδο ασφάλειας λέιζερ

Τάξη ΙΙ

Συνδετήρας

FC/UPC ((Αναλλάξιμες SC, ST)

ΟΠΜ

Περιοχή κύματος

800 nm~1700 nm

Διάστημα κύματος

Συμφωνεί με το OTDR

Κύμα βαθμονόμησης

850/1300/1310/1490/
1550/1625/1650nm

Τύπος λέιζερ

ΕΠ-ΛΔ

Πεδίο δοκιμής

-70~+10dBm (προαιρετικό) /
-50~+26dBm (Συνηθισμένο)

Δύναμη

≥-5dBm

Απόφαση

00,01 dB

Σταθερότητα

CW, ±0,5dB/15min
(Μετά από 15 λεπτά προθέρμανσης)

Αβεβαιότητα

± 5%

Συνδετήρας

FC/UPC ((Αναλλάξιμες SC, ST)

Συχνότητα
Αναγνωρισμός

CW/270/330/1k/2kHz

Τρόπος

CW/270Hz/330Hz/1kHz/2kHz

Συνδετήρας

Παγκόσμιο FC/SC/ST

Ακολουθία και μήκος καλωδίου RJ45

Επενδύσεις

Απόσταση δοκιμής

≤ 300m

Διάστημα κύματος

650nm±20nm

Παρακολούθηση καλωδίων RJ45

Δύναμη εξόδου

≥10mW

Τρόπος

Ψηφιακή παρακολούθηση

Τρόπος

CW/1Hz/2Hz

Απόσταση

≤ 300m

Συνδετήρας

FC/UPC (αμοιβαία SC, ST)

Παρακολούθηση μέσω διαδικτύου

Όχι υποστήριξη

Εμφάνιση

3.5 ίντσες 320×480 LCD

Ηλεκτρική τροφοδοσία

Διορθωτής AC/DC: είσοδος: 100V ̇ 240V, 50/60Hz,0.6Α
έξοδος:5V, 2A, μπαταρία λιθίου: 3.7V,4000mAh

Λειτουργία μπαταρίας

Συνεχή δοκιμή>12 ώρες

Αποθήκευση δεδομένων

Εσωτερική: ≥ 600 · Εξωτερική: κάρτα TF

Διασύνδεση δεδομένων

Μίνι USB

Θερμοκρασία λειτουργίας

-10°C+50°C

Θέρμανση αποθήκευσης

-40°C+70°C

Σχετική υγρασία

0·95% Μη συμπυκνωτικό

Βάρος

≤ 350g ((συμπεριλαμβανομένης της μπαταρίας)

Μέγεθος

173mm × 82mm × 37mm

Τυπική διαμόρφωση: OTDR, E vent map, OPM, LS, VFL, RJ45 capable tracker (πρόσθετος ανιχνευτής αγορών),
Διάταξη καλωδίου RJ45 e&Length, φακό

Κατάλογος ρυθμίσεων

Διοικητής (συμπεριλαμβανομένης της μπαταρίας), προσαρμογός, γραμμή δεδομένων, CD-ROM (λογισμικό ανάλυσης / εγχειρίδιο χρήστη), εγχειρίδιο χρήστη, SC / UPC, πιστοποιητικό προσόντων / κάρτα εγγύησης υπηρεσιών, πιστοποιητικό βαθμονόμησης,Καθαρές φέτες βαμβακιούΤυλί για όργανα.

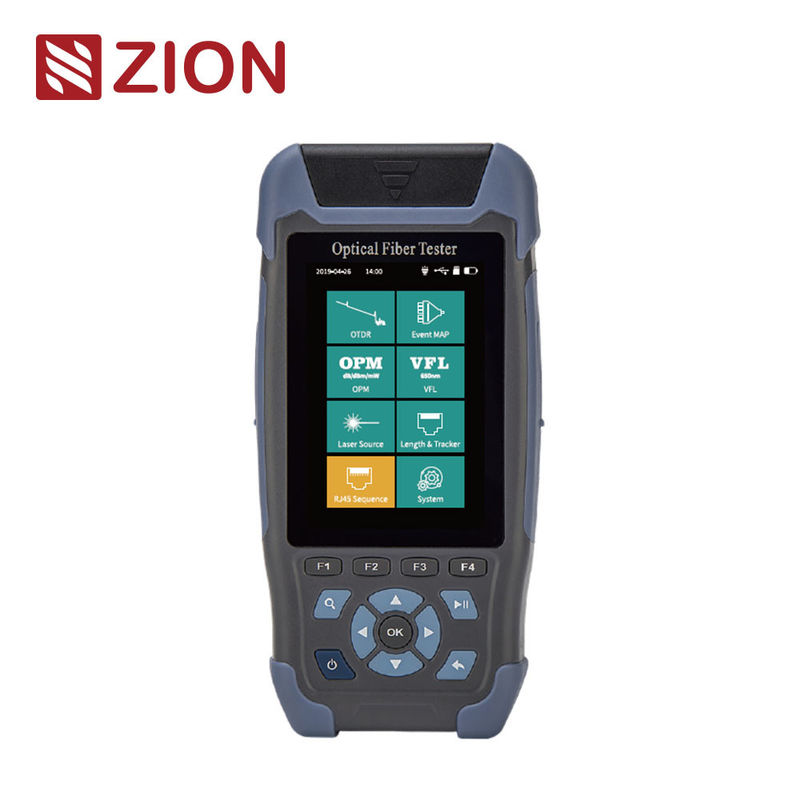

ZCOTDR-3200 Μίνι Pro Φύλλο οπτικής αντανάκλασης ≤350g Οθόνη 3,5 ιντσών 320×480 LCD
