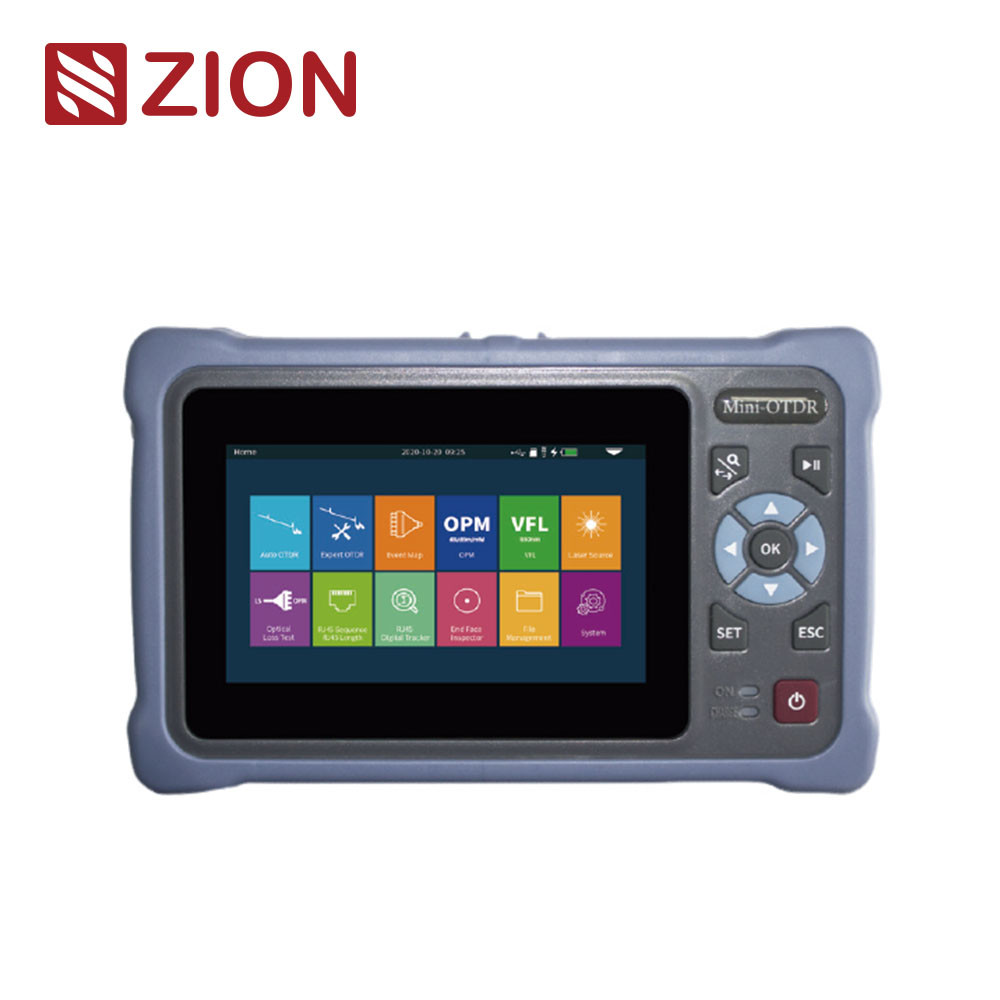

| Το ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer υιοθετεί 4,3 ιντσών χωρητική οθόνη αφής. Ενσωματώνει 12 λειτουργίες, όπως αυτόματη OTDR, ειδικός OTDR, χάρτης γεγονότων, OPM, RJ45 cable tracker,και διαχείριση αρχείων σε επίπεδο υπολογιστή για την κάλυψη διαφόρων απαιτήσεων δοκιμών σε διαφορετικές περιπτώσεις.Το OTDR έχει μέγιστο δυναμικό εύρος 26dB, μνήμη 8G και μπορεί να αποθηκεύσει περισσότερες από 200.000 καμπύλες. Είναι εξοπλισμένο με μπαταρία λιθίου πολυμερούς υψηλής πυκνότητας 4000mAh, έξυπνη διαχείριση εξοικονόμησης ενέργειας,Χρόνος μέτρησης άνω των 8 ωρώνΗ σειρά ZCOTDR-4000 χρησιμοποιείται για τη μέτρηση του μήκους, της απώλειας, της ποιότητας σύνδεσης και άλλων παραμέτρων της οπτικής ινών.Χρησιμοποιείται ευρέως στο FTTX, κατασκευή δευτερογενούς μηχανικής δικτύου σπονδυλικής στήλης, δοκιμή συντήρησης και επισκευής έκτακτης ανάγκης και μέτρηση παραγωγής οπτικών ινών και καλωδίων. |
| Χαρακτηριστικά του προϊόντος |
| • Εμπειρογνώμονας OTDR:Επαγγελματική διαβεβαίωση, καμπύλη/κατάλογος/χάρτης εμφανίζονται ταυτόχρονα |
| • Το OPM υποστηρίζει την αναγνώριση συχνότητας CW/270/330/1k/2kHz |
| • Το LS υποστηρίζει την έξοδο CW/modulation mode με ρυθμιζόμενη ισχύ εξόδου |
• αυτόματη OTDR, ειδική OTDR, χάρτης γεγονότων, OPM, LS, VFL, παρακολούθηση καλωδίων RJ45,
Δοκιμή οπτικής απώλειας καλωδίου RJ45, μήκος καλωδίου RJ45, μικροσκόπιο, φακό |
| • Αυτόματη OTDR: χωρίς πολύπλοκες ρυθμίσεις, μία δοκιμή κλειδί |
| • Το VFL και το LS μπορούν να τρέχουν στο παρασκήνιο, μπορεί να λειτουργούν ταυτόχρονα πολλές εργασίες |
| • RJ45 καλωδιακός ανιχνευτής ψηφιακού ραντάρ, ισχυρότερη ικανότητα κατά της παρεμβολής |
| • Δοκιμή ακολουθίας καλωδίων RJ45/μήκους καλωδίων, έως 300m |
| • Ένα κλικ για την λήψη της οθόνης, εύκολο να αποθηκευτεί το περιβάλλον |
| |
| Τεχνικές προδιαγραφές |
| ΟΤΔΑ |
| Σχήμα |
|
Δοκιμαστικό σύστημα |
ZCOTDR-4000F1
(ζωντανή δοκιμή) |
Δοκιμαστικό σήμα
(ζωντανή δοκιμή) |
Δοκιμαστικό σύστημα
(ζωντανή δοκιμή) |
| Τύπος |
G.652 SM |
| Διάστημα κύματος |
|
1310/1550 |
1310nm |
1550nm |
1610nm |
| Δυναμικό εύρος |
|
26 dB/24 dB |
26dB |
24dB |
22 dB |
| Ζώνη τυφλής εκδήλωσης |
2.5m |
| Αγνοούμενη ζώνη |
8 μέτρα |
| Πεδίο δοκιμής |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
| Διάμετρος παλμού |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Ακριβότητα διαστήματος |
±(1m+διαστήμα δειγματοληψίας+0,005%×απόσταση δοκιμής) |
| Γραμμικότητα |
≤ 0,05 dB/dB |
| Παράδειγμα σημείων |
16k~128k |
| Ανάλυση δείγματος |
0.05m ~ 8m |
| Αποκατάσταση ζημίας |
0.001dB |
| Οριακό όριο απώλειας |
0.20 dB |
| |
| ΟΤΔΑ |
| Ανάλυση εύρους |
0.001m |
| Δείκτης διάθλασης |
1.00000~2.00000 |
| Ακριβότητα Αντανάκλασης |
±3dB |
| Τύπος αρχείου |
Τυπική μορφή αρχείου SOR |
| Ανάλυση ζημίας |
Μέθοδος 4 σημείων / μέθοδος 5 σημείων |
| Επίπεδο ασφάλειας λέιζερ |
Τάξη ΙΙ |
| Συνδετήρας |
FC/UPC ((Αναλλάξιμες SC, ST) |
| Ταχύτητα ανανέωσης |
3Hz (τύπος) |
| Πολλαπλές εργασίες |
Υποστήριξη |
| ΟΠΜ |
|
LS |
| Περιοχή κύματος |
800 nm~1700 nm |
|
Διάστημα κύματος |
Συμφωνεί με το OTDR |
| Κύμα βαθμονόμησης |
850/1300/1310/1490/
1550/1625/1650nm |
|
Τύπος λέιζερ |
ΕΠ-ΛΔ |
| Πεδίο δοκιμής |
-70~+10dBm (προαιρετικό) /
-50~+26dBm (Συνηθισμένο) |
|
Δύναμη |
≥-5dBm |
| Απόφαση |
00,01 dB |
|
Σταθερότητα |
CW, ±0,5dB/15min
(Μετά από 15 λεπτά προθέρμανσης) |
| Αβεβαιότητα |
± 5% |
|
Συνδετήρας |
FC/UPC ((Αναλλάξιμες SC, ST) |
Συχνότητα
Αναγνωρισμός |
CW/270/330/1k/2kHz
(Χρησιμοποιήστε εσωτερικά LS) |
|
Τρόπος |
CW/270Hz/330Hz/1kHz/2kHz |
| Συνδετήρας |
Παγκόσμιο FC/SC/ST |
|
Αναγνώριση κυμάτων |
Υποστήριξη |
| Αναγνώριση κυμάτων |
Υποστήριξη |
|
Δοκιμή οπτικής απώλειας |
| Επενδύσεις |
|
Διάστημα κύματος |
Συμφωνεί με το LS |
| Διάστημα κύματος |
650nm±20nm |
|
Δοκιμή IL |
Υποστήριξη |
| Δύναμη εξόδου |
≥10mW |
|
Παρακολούθηση καλωδίων RJ45 |
| Τρόπος |
CW/1Hz/2Hz |
|
Τρόπος |
Ψηφιακή παρακολούθηση |
| Συνδετήρας |
FC/UPC (αμοιβαία SC, ST) |
|
Απόσταση |
≤ 300m |
| Επίπεδο ασφάλειας λέιζερ |
Τάξη III |
|
Παρακολούθηση online/line pair |
Υποστήριξη |
| |
| μήκος καλωδίου RJ45 |
| Απόσταση δοκιμής |
≤ 300m |
| Άλλα |
| Εμφάνιση |
4.3 ίντσες 800×480 IPS TFT LCD Multi touch χωρητική οθόνη αφής |
| Ηλεκτρική τροφοδοσία |
Διορθωτής AC/DC: εισροή: 100V ̇ 240V, 50/60Hz,0.6Α
Απόδοση: 5V, 2A, μπαταρία λιθίου:3.7V, 4000mAh |
| Λειτουργία μπαταρίας |
Συνεχή δοκιμή>12 ώρες |
| Αποθήκευση δεδομένων |
Εσωτερική αποθήκευση:8GB,≥20 χιλιάδες καμπύλες |
| Διασύνδεση δεδομένων |
USB τύπου C |
| Θερμοκρασία λειτουργίας |
-10°C+50°C |
| Θέρμανση αποθήκευσης |
-40°C+70°C |
| Σχετική υγρασία |
0·95% Μη συμπυκνωτικό |
| Βάρος |
≤ 0,5 kg ((συμπεριλαμβάνεται μπαταρία) |
| Μέγεθος |
173 mm × 109 mm × 45 mm |
σε διαμόρφωση: Auto OTDR, Expert OTDR, E vent Map, OPM, LS, VFL, RJ45 Cable Tracking ((συμπεριλαμβανομένου του Cable Tracker),
Ακολουθία καλωδίων RJ45, μήκος καλωδίου RJ45, μικροσκόπιο ((προαιρετικό), φακό, δοκιμή οπτικής απώλειας
Σημείωση: Το NK4000-F1 μπορεί να δοκιμάσει ίνες με σήμα 1490/1550nm (δύναμη ≤0dBm)
Το NK4000-F2 μπορεί να δοκιμάσει ίνες με σήμα 1310/1490/1577nm (δύναμη ≤+5dBm)
NK4000- T μπορεί να δοκιμάσει ίνες με σήμα 1310/1490/1550nm (δύναμη ≤0dBm) |
| Κατάλογος ρυθμίσεων |
| Διοικητής (συμπεριλαμβανομένης της μπαταρίας), προσαρμογός, γραμμή δεδομένων, κάρτα TF 8G (ενσωματωμένη OTDR, λογισμικό ανάλυσης / εγχειρίδιο χρήστη), εγχειρίδιο χρήστη, προσαρμογός SC, ανιχνευτής καλωδίων, πιστοποιητικό προσόντος / κάρτα εγγύησης υπηρεσιών,Πιστοποιητικό βαθμονόμησης, Καθαρές φέτες βαμβακιού, σακίδιο με όργανα |
