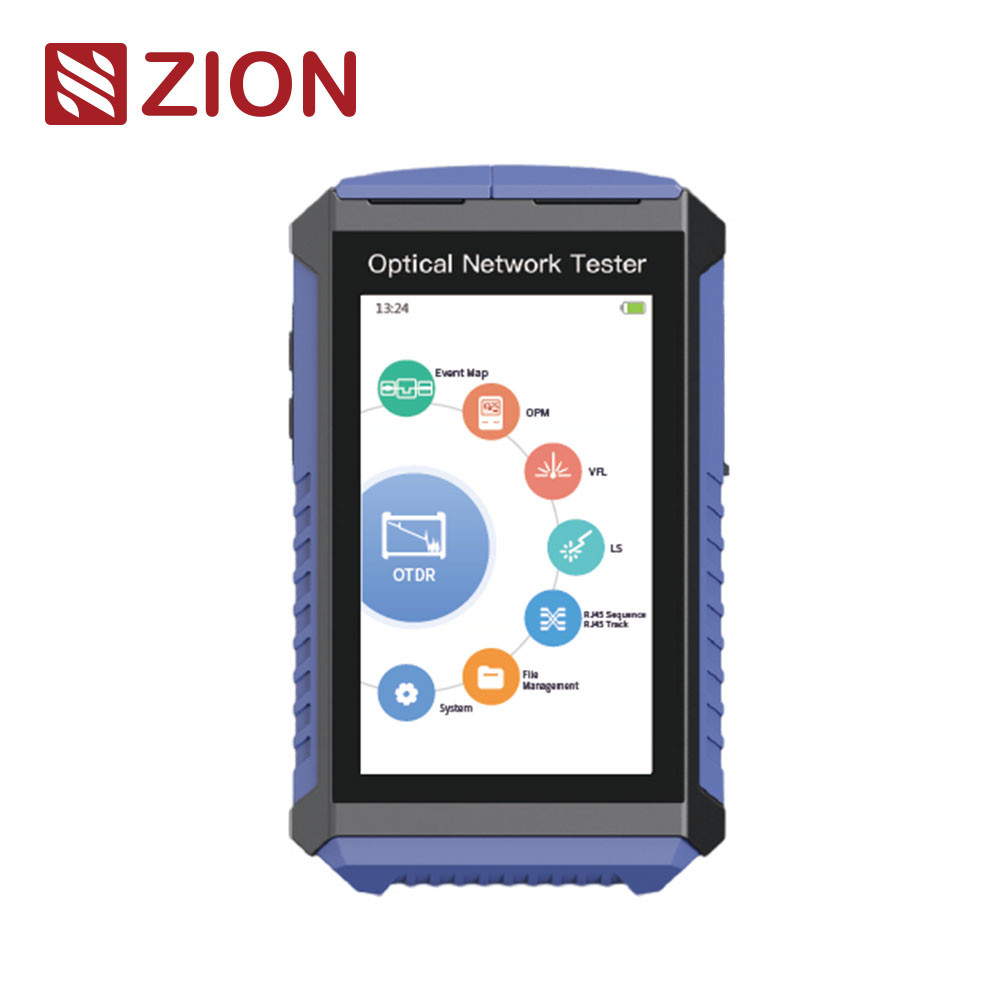

Το ZCOTDR-4200 Mini OTDR Οπτικό Αντιπροσωπευτικό Χρονοδιάγραμμα με ζωντανή δοκιμή είναι συμπαγές και εύκολο να μεταφερθεί. 4,3 ιντσών οθόνη αφής υψηλής ευκρίνειας, υποστηρίζει πολλαπλή αφής και ομαλή λειτουργία.Εσωτερική ολοκλήρωση OTDR, χάρτης γεγονότων, OPM διαχωρισμένου κύματος, κόκκινο φως, πηγή φωτός, φακό, ακολουθία RJ45 και άλλες λειτουργίες σε ένα, για να ανταποκριθεί σε διαφορετικές περιπτώσεις σε μια ποικιλία από ανάγκες δοκιμής.
Η λειτουργία OTDR είναι τυποποιημένη με ένα μήκος κύματος και ενσωματωμένο αποδοτικό απομονωτή μήκους κύματος, ο οποίος μπορεί να εκτελέσει οπτική δοκιμή στη σύνδεση, με ελάχιστη τυφλή περιοχή γεγονότος 1.5m και μέγιστη εμβέλεια μέτρησης 100km.
Το ZCOTDR-4200 χρησιμοποιείται για τη μέτρηση του μήκους, της απώλειας, της ποιότητας σύνδεσης και άλλων παραμέτρων της οπτικής ινών.Είναι κατάλληλο για δοκιμές συντήρησης γραμμής και επείγουσας επισκευής από το προσωπικό εγκατάστασης και συντήρησης. |
| Χαρακτηριστικά του προϊόντος |
| • 4,3 ιντσών οθόνη αφής χωρητικότητας, καθαρή οθόνη, ομαλό έλεγχο |
 |
| • Ζωντανή δοκιμή (1550nm υποστήριξη 1490/1577nm ζωντανή δοκιμή) |
| • Το XGPON OPM υποστηρίζει 1490/1577nm Η ισχύς μετράται με ακρίβεια ταυτόχρονα |
| • Ενσωματωμένη OTDR, χάρτης γεγονότων, XGPON OPM, VFL, LS, RJ45 ακολουθία και άλλες λειτουργίες |
| • Άγρια περιοχή ≤1,5m, μέγιστο δυναμικό εύρος ≥26dB |
| • Υποστήριξη RJ45 ακολουθία και κομμάτι |
| • Επικοινωνία Bluetooth, υποστήριξη του ασύρματου ελέγχου και της ανταλλαγής δεδομένων μέσω κινητής εφαρμογής |
| |
| Τεχνικές προδιαγραφές |
| ΟΤΔΑ |
| Τύπος |
G.652 SM |
| Σχήμα |
|
ZCOTDR-4200F1 |
|
ZCOTDR-4200D |
|
ZCOTDR-4200F2 |
|
|
Δελτίο ΕΚΑΧ αριθ. |
|
| Διάστημα κύματος |
1550nm±20nm |
1310/1550nm |
1625nm±20nm |
1650nm±20nm |
| Δυναμικό εύρος |
24dB |
26dB |
24dB |
24dB |
24dB |
| Ζώνη τυφλής εκδήλωσης |
1.5m |
| Αγνοούμενη ζώνη |
8 μέτρα |
| Πεδίο δοκιμής |
100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km |
| Διάμετρος παλμού |
5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Ακριβότητα διαστήματος |
±(1m+διαστήμα δειγματοληψίας+0,005%×απόσταση δοκιμής) |
| Γραμμικότητα |
±0,05 dB/dB |
| Μέγιστα σημεία δειγματοληψίας |
≥20000 |
| Μέγιστη ανάλυση δειγμάτων |
≤ 0,03m |
| Αποκατάσταση ζημίας |
00,01 dB |
| Οριακό όριο απώλειας |
0.20 dB |
| |
| ΟΤΔΑ |
| Ανάλυση εύρους |
0.01m |
| Δείκτης διάθλασης |
1.00000~2.00000 |
| Τύπος αρχείου |
Τυπική μορφή αρχείου SOR |
| Ανάλυση ζημίας |
Μέθοδος 4 σημείων / μέθοδος 5 σημείων |
| Επίπεδο ασφάλειας λέιζερ |
Τάξη ΙΙ |
| Συνδετήρας |
SC/PC |
| ΟΠΜ |
|
LS |
| Περιοχή κύματος |
800 nm~1700 nm |
|
Διάστημα κύματος |
Συμφωνεί με το OTDR |
| Κύμα βαθμονόμησης |
850/1300/1310/1490/
1550/1625/1650nm |
|
Τύπος λέιζερ |
Συμφωνεί με τη διεπαφή OTDR |
| Πεδίο δοκιμής |
-70~+10dBm (προαιρετικό) /
-50~+26dBm (Συνηθισμένο)
-40~+26dBm (XGPON OPM) |
|
Δύναμη |
≥-5dBm |
| Απόφαση |
00,01 dB |
|
Σταθερότητα |
CW, ±0,5dB/15min
(Μετά από 15 λεπτά προθέρμανσης) |
| Αβεβαιότητα |
± 5% |
|
Συνδετήρας |
SC/PC |
| Συνδετήρας |
Παγκόσμιο FC/SC/ST |
|
Τρόπος |
CW/270Hz/330Hz/1kHz/2kHz |
| Επενδύσεις |
|
Παρακολούθηση καλωδίων RJ45 |
| Διάστημα κύματος |
650nm±20nm |
|
Απόσταση δοκιμής |
≤ 300m |
| Δύναμη εξόδου |
≥10mW |
|
Παρακολούθηση καλωδίων RJ45 |
| Τρόπος |
CW/1Hz/2Hz |
|
Τρόπος |
Ψηφιακή παρακολούθηση |
| Συνδετήρας |
Παγκόσμιο FC/SC/ST |
|
Απόσταση |
≤ 300m |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Παρακολούθηση μέσω διαδικτύου |
υποστήριξη |
| Άλλα |
| Εμφάνιση |
4.3 ίντσες 800×480 LCD |
| Ηλεκτρική τροφοδοσία |
Διορθωτής AC/DC:
Εισαγωγή: 100V ̇ 240V, 50/60Hz, έξοδος 0,6A: 5V,2A, μπαταρία λιθίου:3.7V, 4000mAh |
| Αποθήκευση δεδομένων |
8GB |
| Διασύνδεση δεδομένων |
USB τύπου C |
| Θερμοκρασία λειτουργίας |
-10°C+50°C |
| Θέρμανση αποθήκευσης |
-40°C+70°C |
| Σχετική υγρασία |
0·95% Μη συμπυκνωτικό |
| Βάρος |
≤ 400g ((συμπεριλαμβανομένης της μπαταρίας) |
| Μέγεθος |
144 mm × 86 mm × 33 mm |
Τυποποιημένη διαμόρφωση: OTDR, Χάρτης γεγονότων, OPM, LS, VFL, RJ45 καλωδιακός ανιχνευτής ((συμπεριλαμβανομένου του ανιχνευτή καλωδίων), RJ45 Καλωδιακή ακολουθία, φακό
Σημείωση: Δοκιμαστική ικανότητα 1550nm με ζωντανό: μπορεί να δοκιμάσει ίνες με σήμα 1310/1490/1577nm (δύναμη ≤+5dBm)
Δυνατότητα δοκιμής 1610nm με ζωντανό σήμα: μπορεί να δοκιμάσει ίνες με σήμα 1310/1490/1550nm (δύναμη ≤0dBm)
Δυνατότητα δοκιμής 1625nm με ζωντανό σήμα: μπορεί να δοκιμάσει ίνες με σήμα 1310/1490/1550/1577nm (δύναμη ≤0dBm)
Δυνατότητα δοκιμής 1650nm με ζωντανό σήμα: μπορεί να δοκιμάσει ίνες με σήμα 1310/1490/1550/1577nm (δύναμη ≤+5dBm) |
| Κατάλογος ρυθμίσεων |
| Διοικητής (συμπεριλαμβανομένης της μπαταρίας), προσαρμογός, γραμμή δεδομένων, ανιχνευτής καλωδίων, CD-ROM (λογισμικό ανάλυσης / εγχειρίδιο χρήστη), εγχειρίδιο χρήστη, πιστοποιητικό προσόντων / κάρτα εγγύησης υπηρεσιών, πιστοποιητικό βαθμονόμησης,Καθαρές φέτες βαμβακιούΤυλί για όργανα. |
