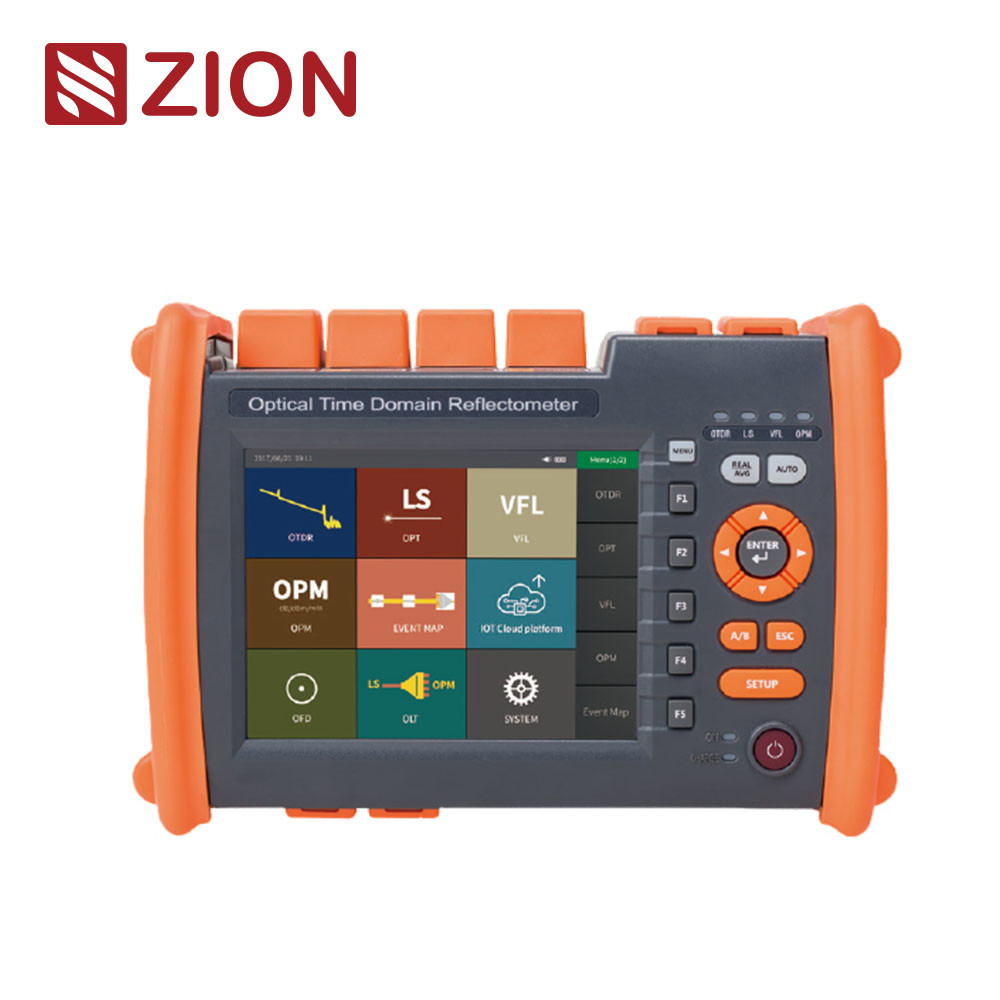

ZCOTDR-5600 Πολυλειτουργικό OTDR Οπτικό Αντιπροσωπευτικό Χρονοδιαμέτρου Ελαφρύ 208mmx110mmx56mm

ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer Lightweight 208mmx110mmx56mm

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50PCS
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση.
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	Δεν υπάρχει όριο.

Καλύτερη τιμή Επικοινωνήστε

Βάρος:

< 1,2 kg

μέγεθος:

208mmx110mmx56mm

Θερμοκρασία εργασίας:

-10℃~+50℃

Θέρμανση αποθήκευσης:

-40°C~+70°C

Εμφάνιση:

5 ιντσών έγχρωμη οθόνη LCD + αφής

Επισημαίνω:

Ελαφρύ OTDR

Πολυλειτουργικό OTDR

Πολυλειτουργικό οπτικό tdr

ZCOTDR-5600 Πολυλειτουργικό οπτικό αντανακλαστήρα χρονικού πεδίου OTDR

Το ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer υιοθετεί 5,6 ιντσών χρωματική οθόνη αφής και διπλή λειτουργία πλήκτρων και αφής.Οπτικό μετρητή ισχύος, Πηγή φωτός, πολλαπλές λειτουργίες για να βοηθήσουν τους πελάτες να λύσουν αποτελεσματικά τις δοκιμές πεδίου και τη συντήρηση.αποτελεσματική εγγύηση δοκιμών πεδίου και συντήρησηςΧρησιμοποιείται κυρίως για τη μέτρηση του μήκους, της απώλειας, της ποιότητας σύνδεσης και άλλων παραμέτρων όλων των ειδών οπτικών ινών και καλωδίων.δοκιμή συντήρησης γραμμής και επισκευή έκτακτης ανάγκης του συστήματος επικοινωνίας του συστήματος επικοινωνίας οπτικών ινών, έρευνα και μέτρηση παραγωγής καλωδίων οπτικών ινών.

Χαρακτηριστικά του προϊόντος

• 0,8m τυφλή περιοχή εκδήλωσης, εύκολο να δοκιμάσει 5m jumper

• Ανίχνευση διαδικτυακής δοκιμής, αυτόματο συναγερμό με φως

• Μοναδική λειτουργία αυτόματης διάγνωσης των αποτελεσμάτων των δοκιμών

• Τροποποιημένη επεξεργασία δεδομένων και εκτύπωση εντύπων εκθέσεων

• Διπλή λειτουργία πλήκτρα + οθόνη αφής

• Αυτόματη δοκιμή με ένα κουμπί

• Τυπική μορφή εξόδου αρχείου SOR

• Ταυτόχρονη δοκιμή πολλαπλών μήκων κύματος

• Ονοματολογία στα κινεζικά και στα αγγλικά

• Υπερ-ευρεία θερμοκρασία λειτουργίας

Τεχνικές προδιαγραφές

ΟΤΔΑ

Τύπος ινών

G.652 SM

Διάστημα κύματος

1310nm±20nm/1550nm±20nm

Δυναμικό εύρος

32 dB/30 dB

Ζώνη τυφλής εκδήλωσης

1.5m

Αγνοούμενη ζώνη

6 μέτρα

Πεδίο δοκιμής

500m/1km/2km/4km/8km/16km/32km/64km/128km/256km

Διάμετρος παλμού

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Ακριβότητα διαστήματος

±(0,75m+διάστημα δειγματοληψίας+0,005%xαπόσταση δοκιμής)

Ακριβότητα απώλειας

±0,05 dB/dB

Σημεία δειγματοληψίας

16k~256k

Ανάλυση δείγματος

0.05m~16m

Ακρίβεια αντανάκλασης

±3dB

Τύπος αρχείου

Τυπική μορφή αρχείου SOR

Ανάλυση ζημίας

Μέθοδος 4 σημείων / μέθοδος 5 σημείων

Επίπεδο ασφάλειας λέιζερ

Τάξη ΙΙ

ΟΤΔΑ

Αποθήκευση δεδομένων

Εσωτερική:<3000 καμπύλες, εξωτερική: 4G bit

Συνδετήρας

FC/UPC ((Αναλλάξιμο SC,ST)

Ταχύτητα ανανέωσης

3Hz (τύπος)

Διασύνδεση δεδομένων

USB, Mini-USB, 10M/100M θύρα Ethernet

ΟΠΜ

Περιοχή μήκους κύματος

800 nm~1700 nm

Συνδετήρας

UniversalFC/SC/ST

Πεδίο δοκιμής

-50 dBm~+26 dBm

Αβεβαιότητα

± 5%

μήκος κύματος βαθμονόμησης

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Διάστημα κύματος

Συμφωνεί με το μήκος κύματος εξόδου OTDR

Δύναμη εξόδου

≥-5dBm

Σταθερότητα

CW,±0,5dB/15min ((Δοκιμή μετά από 15 λεπτά προθερμοποίησης εκκίνησης)

Συνδετήρας

FC/UPC ((Αναλλάξιμο SC,ST)

Επενδύσεις

Διάστημα κύματος

650nm士20nm

Δύναμη εξόδου

≥10mw

Τρόπος

CW/1Hz/2Hz

Συνδετήρας

FC/SC/ST

Άλλα

Εμφάνιση

5 ιντσών έγχρωμη οθόνη LCD + αφής

Ηλεκτρική τροφοδοσία

Διορθωτής AC/DCA: εισροή:100V~240V, 50/60Hz, 0.6AΕξοδος:12V~19V, 1.5A, μπαταρία Li:7.4V, 5200mAh

Εργασιακές ώρες μπαταρίας

≥10 ώρες

Θερμοκρασία λειτουργίας

-10°C~+50°C

Θέρμανση αποθήκευσης

-40°C~+70°C

Σχετική υγρασία

0~95% Μη συμπυκνωτικό

Βάρος

< 1,2 kg

Μέγεθος

208mmx110mmx56mm

Δραστηριότητες του οικοδεσπότη: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (πρόσθετος ανιχνευτής αγοράς) /Optical Loss Test

Κατάλογος ρυθμίσεων

- Όχι, όχι.

Ονομασία

Ποσότητα

Σημείωση

Διοικητής

Προσαρμοστής AC/DC

Εγχειρίδιο χρήστη

U-disk (συμπεριλαμβανομένου λογισμικού ανάλυσης/χειριδίου χρήσης)

Διορθωτής SC

Πένα αφής

Πιστοποιητικό βαθμονόμησης

Καθαρές φέτες βαμβακιού

Πιστοποιητικό ειδίκευσης/Κάρτα εγγύησης μεταπώλησης

Ρουκάκι (με ιμάντες)

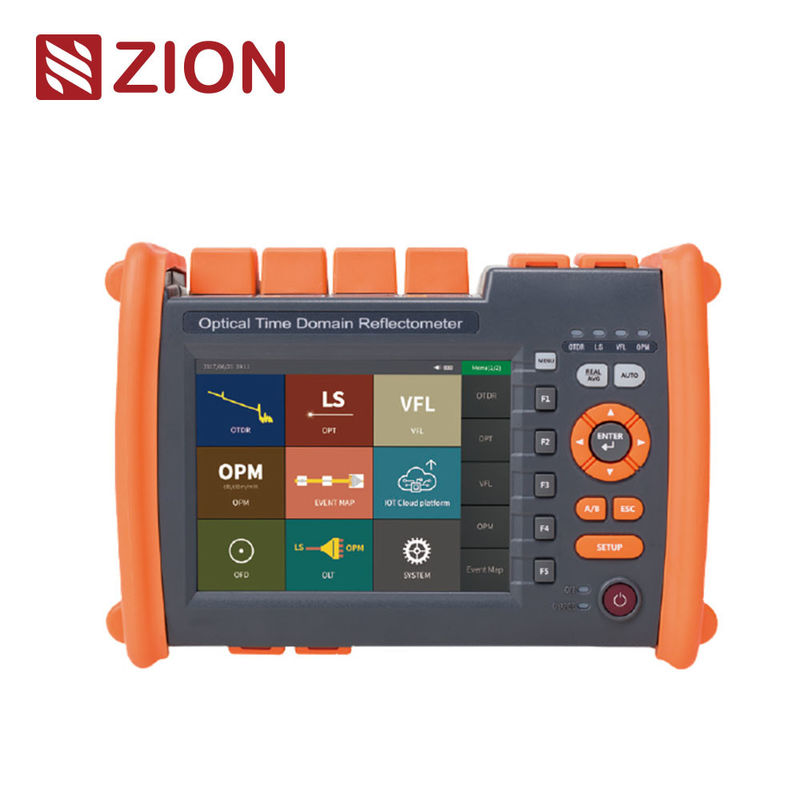

ZCOTDR-5600 Πολυλειτουργικό OTDR Οπτικό Αντιπροσωπευτικό Χρονοδιαμέτρου Ελαφρύ 208mmx110mmx56mm
