Συμπληκτικό ελαφρύ Otdr Οπτικό Αντιπροσωπευτικό Χρονοδιαμέτρου ZCOTDR-6000 Πολυλειτουργικό

Compact Lightweight Otdr Optical Time Domain Reflectometer ZCOTDR-6000 Multi Functional

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50PCS
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση.
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	Δεν υπάρχει όριο.

Καλύτερη τιμή Επικοινωνήστε

Βάρος:

< 1,2 kg

μέγεθος:

227mmx160mmx70mm

Θερμοκρασία εργασίας:

-10℃~+50℃

Θέρμανση αποθήκευσης:

-40°C~+70°C

Εμφάνιση:

5.6 ιντσών έγχρωμη οθόνη LCD+ αφής

Επισημαίνω:

Συμπληκτικό οπτικό αντανακλαστήρα χρονικού πεδίου otdr

Ελαφρύ οπτικό αντιπροσωπευτικό μετρητή χρονοδιαστολής otdr

Πολυλειτουργικό OTDR

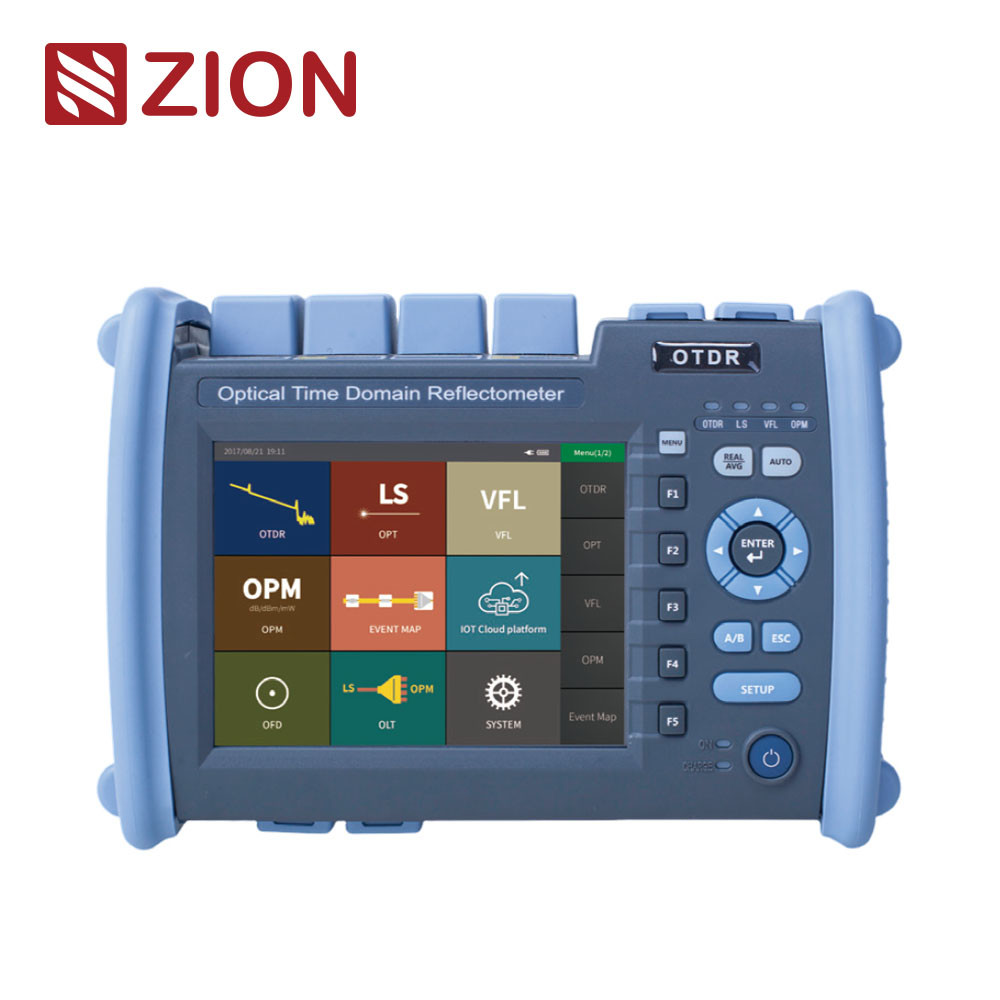

ZCOTDR-6000 Πολυλειτουργικό OTDR Οπτικό Αντιπροσωπευτικό Χρονοδιαμέτρου

Το ZCOTDR-6000 Multi Functional OTDR Optical Time Domain Reflectometer υιοθετεί 5,6 ιντσών έγχρωμη οθόνη, διπλή λειτουργία των πλήκτρων και του αφής.Οπτικό μετρητή ισχύος, Πηγή φωτός, δοκιμή οπτικής απώλειας, ανίχνευση οπτικού προσώπου, πολυλειτουργίες για να βοηθήσουν τους πελάτες να λύσουν αποτελεσματικά την δοκιμή πεδίου και τη συντήρηση.20 ώρες υπερ-μακράς αναμονής, αποτελεσματική εγγύηση δοκιμών πεδίου και συντήρησης.
Χρησιμοποιείται κυρίως για τη μέτρηση του μήκους, της απώλειας, της ποιότητας σύνδεσης και άλλων παραμέτρων όλων των ειδών οπτικών ινών και καλωδίων.επείγουσα επισκευή συστήματος επικοινωνίας οπτικού ινών, έρευνα και μέτρηση παραγωγής καλωδίων οπτικών ινών.

Χαρακτηριστικά του προϊόντος

• 0,8m τυφλή περιοχή εκδήλωσης, εύκολο να δοκιμάσει 5m jumper

ZCOTDR-6000 Multi Functional OTDR Optical Time Domain Reflectometer

• Ανίχνευση διαδικτυακής δοκιμής, ενεργή προστασία APD

• Μοναδική λειτουργία αυτόματης διάγνωσης των αποτελεσμάτων των δοκιμών

• Τροποποιημένη επεξεργασία δεδομένων και εκτύπωση εντύπων εκθέσεων

• Διπλή λειτουργία πλήκτρα + οθόνη αφής

• Υποστήριξη της δοκιμής SM/MM/SM+MM

• Τυπική μορφή εξόδου αρχείου SOR

• Ταυτόχρονη δοκιμή πολλαπλών μήκων κύματος

• Ονοματολογία στα κινεζικά και στα αγγλικά

Τεχνικές προδιαγραφές

Δοκιμαστικό σήμα

Σχήμα

Τ1

Τ2

Τ3

Τ4

Τ5

Επενδύσεις

SM1

SM2

Τύπος

ΣΜ

ΜΜ

ΜΜ/ΜΜ

Διάστημα κύματος

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

Δυναμικό μέγιστο (maxDynamic Range) (dB)

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Ζώνη τυφλής εκδήλωσης

0.8m

Αγνοούμενη ζώνη

6 μέτρα

Πεδίο δοκιμής

500m/1km/2km/4km/8km/16km/32km/64km/128km/256km

Διάμετρος παλμού

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Ακριβότητα διαστήματος

±(0,75m+διάστημα δειγματοληψίας+0,005%xαπόσταση δοκιμής)

Ακριβότητα απώλειας

±0,05 dB/dB

Σημεία δειγματοληψίας

16k~256k

Ανάλυση δείγματος

00,05 μ-16 μ

ΟΤΔΑ

Ακρίβεια αντανάκλασης

±3dB

Τύπος αρχείου

Τυπική μορφή αρχείου SOR

Ανάλυση ζημίας

Μέθοδος 4 σημείων / μέθοδος 5 σημείων

Επίπεδο ασφάλειας λέιζερ

Τάξη ΙΙ

Ταχύτητα ανανέωσης

3Hz (τύπος.)

Αποθήκευση δεδομένων

Εσωτερική αποθήκευση:<3000 καμπύλες. Εξωτερική αποθήκευση: 4G bit

Συνδετήρας

FC/UPc ((Αναλλάξιμο sc,sT)

Διασύνδεση δεδομένων

USB, MinHUSB, 10M/100M θύρα Ethernet

ΟΠΜ

Περιοχή μήκους κύματος

800 nm~1700 nm

Συνδετήρας

Παγκόσμιο FC/SC/ST

Πεδίο δοκιμής

-50 dBm~+26 dBm

Αβεβαιότητα

± 5%

μήκος κύματος βαθμονόμησης

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Διάστημα κύματος

Συμφωνεί με το μήκος κύματος εξόδου OTDR

Δύναμη εξόδου

≥-5dBm

Σταθερότητα

CW, +0,5dB/15min (Δοκιμή μετά από 15 λεπτά προθερμισμού)

Συνδετήρας

FC/UPC ((Αναλλάξιμο sC,ST)

Επενδύσεις

Διάστημα κύματος

650nm士20nm

Δύναμη εξόδου

≥ 10 mW

Τρόπος

CW/1Hz/2Hz

Συνδετήρας

FC/UPC ((Αναλλάξιμο sc,sT)

Ο δείκτης Optical LossTest αναφέρεται στην παραπάνω πηγή φωτός και στον δείκτη οπτικού μετρητή ισχύος.

Άλλα

Εμφάνιση

5.6 ιντσών έγχρωμη οθόνη LCD+ αφής

Ηλεκτρική τροφοδοσία

Διορθωτής AC/DC: είσοδος: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, μπαταρία λιθίου: 7.4v, 5200mAh

θερμοκρασία λειτουργίας

-10°C~+50°C

Θέρμανση αποθήκευσης

40°C~+70°C

σχετική υγρασία

0~95%, μη συμπυκνωτικό

Βάρος

< 1,2 kg

Μέγεθος

227mmx160mmx70mm

Λειτουργίες τουHost: OTDR/OPM/VFL/LS/Event Map/Fiber End Detection (πρόσθετος ανιχνευτής αγοράς) /Οπτική δοκιμή απώλειας

Κατάλογος ρυθμίσεων

- Όχι, όχι.

Ονομασία

Ποσότητα

Σημείωση

Διοικητής

Προσαρμοστής AC/DC

Εγχειρίδιο χρήστη

U-disk (συμπεριλαμβανομένου λογισμικού ανάλυσης/χειριδίου χρήσης)

Διορθωτής SC

Πένα αφής

Πιστοποιητικό βαθμονόμησης

Καθαρές φέτες βαμβακιού

Πιστοποιητικό ειδίκευσης/Κάρτα εγγύησης μεταπώλησης

Ρουκάκι (με ιμάντες)
