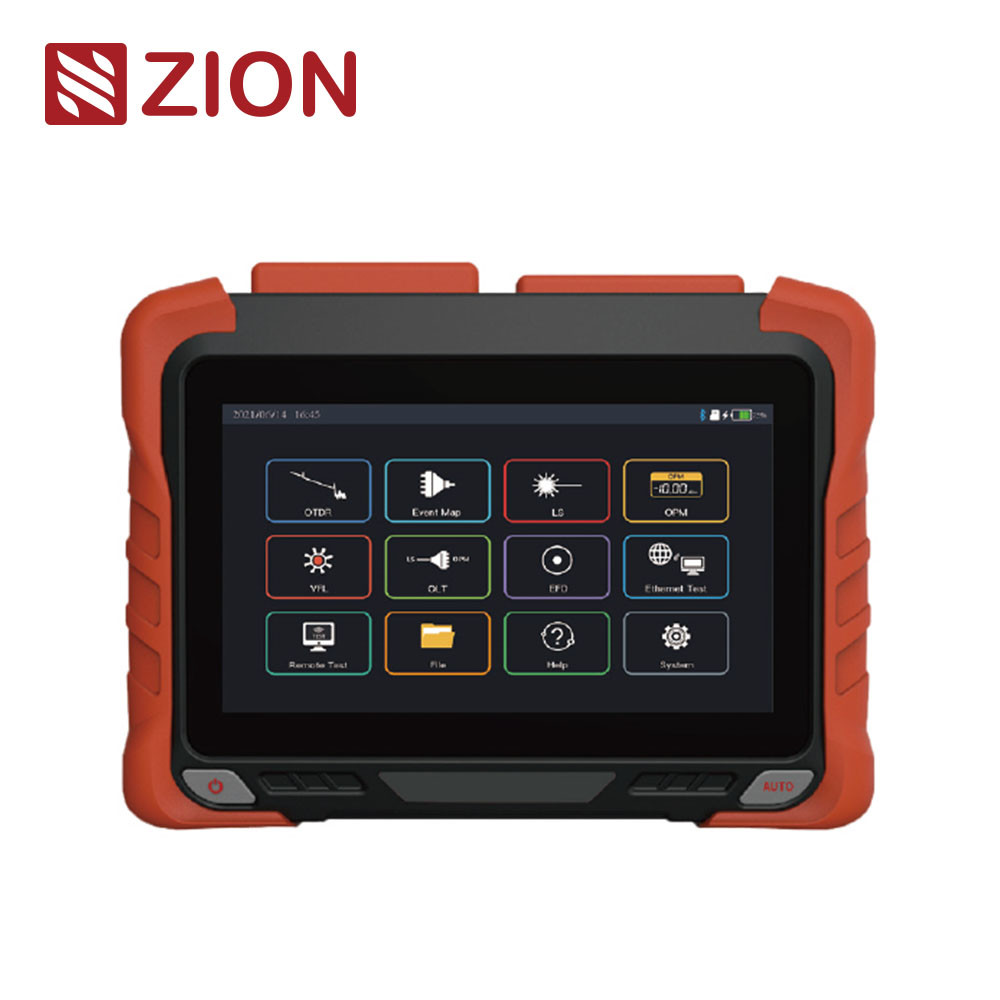

ZCOTDR-6200 OTDR Οπτικό Αντιπροσωπευτικό Χρονοδιαμέτρου Μικρό Μέγεθος Μεγάλη Απόδοση

ZCOTDR-6200 OTDR Optical Time Domain Reflectometer Small Size Big Performance

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50PCS
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση.
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	Δεν υπάρχει όριο.

Καλύτερη τιμή Επικοινωνήστε

Weight:

<1.2kg

Size:

215mmx160mmx50mm

Working Temperature:

-10℃～+50℃

Storage Temperature:

-40°C~+70°C

Display:

7 inch color LCD+ touch screenResolution:800×480

Επισημαίνω:

Μικρομεγέθη OTDR

Οπτικό αντανακλαστήρα OTDR

Μεγάλη απόδοση OTDR

ZCOTDR-6200 Αντανακλαστικό οπτικού χρονικού πεδίου OTDR υψηλής απόδοσης

Η σειρά ZCOTDR-6200 OTDR υιοθετεί οθόνη αφής χωρητικότητας 7 ιντσών, η οποία ενσωματώνει 9 μονάδες.
Εξαιρετικό έξυπνο σχεδιασμό υλικού και λογισμικού, η ακρίβεια της δοκιμής σύντομης ινών και της αυτόματης δοκιμής είναι υψηλότερη. Είναι εξοπλισμένο με πλούσια δοκιμή Ethernet (Ping / PPOE, κλπ.), υποστήριξη APP c ontrol.
Η σειρά ZCOTDR-6200 χρησιμοποιείται για τη δοκιμή του μήκους οπτικών ινών, της απώλειας και της ποιότητας σύνδεσης, και χρησιμοποιείται στη μηχανική κατασκευής, στη δοκιμή συντήρησης συνδέσμων.Δίκτυο κορμού των οστών και δίκτυο μητροπολιτικής περιοχής.

Χαρακτηριστικά του προϊόντος

• 0.5m Ημέρα νεκρή ζώνη

ZCOTDR-6200 OTDR Οπτικό Αντιπροσωπευτικό Χρονοδιαμέτρου Μικρό Μέγεθος Μεγάλη Απόδοση 0

• Διαδικτυακή ανίχνευση, αποτελεσματική ενεργή προστασία APD

• Υποστήριξη πρωτοκόλλου ταχείας φόρτισης και τράπεζας ενέργειας

• Δοκιμή Ethernet, υποστήριξη Ethernet Remote Test

• Υποστήριξη της δοκιμής SM/MM/SM+MM

• Διαδικτυακή δοκιμή δικτύου PON

• Μέγιστο δυναμικό εύρος 45dB

• Ασύρματη λειτουργία κινητής εφαρμογής

• Ενσωμάτωση OTDR/VFL/LS/OPM/Χάρτης γεγονότων/Αναγνώριση τερματισμού
/Δοκιμή οπτικής απώλειας/Δοκιμή Ethernet/Δοκιμή εξ αποστάσεως/Διοίκηση αρχείων

Τεχνικές προδιαγραφές

ZCOTDR-6200

Σχήμα

Επενδύσεις

Τ1

Τ2

Τ3

Τ4

Τ5

F1 F2

Επενδύσεις

SM1

SM2

Τύπος

ΣΜ

ΜΜ

ΜΜ/ΜΜ

Διάστημα κύματος

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

Δυναμικό μέγιστο (maxDynamic Range) (dB)

32
30

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Ζώνη τυφλής εκδήλωσης

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

Αγνοούμενη ζώνη

4 μέτρα

3.5m

4 μέτρα

3.5m

4 μέτρα

3.5m

4 μέτρα

3.5m

6 μέτρα

Πεδίο δοκιμής

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Διάμετρος παλμού

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Ακριβότητα διαστήματος

±(0,75m+διάστημα δειγματοληψίας+00025%xαπόσταση δοκιμής)

Ακριβότητα απώλειας

00,03 dB/dB

Σημεία δειγματοληψίας

≥256k

Ανάλυση δείγματος

0.015m-16m

ΟΤΔΑ

Ακρίβεια αντανάκλασης

±2dB

Τύπος αρχείου

Τυπική μορφή αρχείου SOR

Ανάλυση ζημίας

Μέθοδος 4 σημείων / μέθοδος 5 σημείων

Επίπεδο ασφάλειας λέιζερ

Τάξη ΙΙ

Ταχύτητα ανανέωσης

4Hz (τύπος.)

Αποθήκευση δεδομένων

Εσωτερική αποθήκευση: 2GB,200Εξωτερική αποθήκευση: 64GB

Συνδετήρας

FC/UPc ((Αναλλάξιμο SC,ST)

Διασύνδεση δεδομένων

USB-A, Port τύπου C, RJ45 LAN 10/100Mbit/s

ΟΠΜ

Περιοχή μήκους κύματος

800 nm~1700 nm

Συνδετήρας

Παγκόσμιο FC/SC/ST

Πεδίο δοκιμής

-50dBm~+26dBm/-70dBm~+6dBm

Αβεβαιότητα

± 5%

Μέσος μήκος βαθμονόμησης

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Τύπος λέιζερ

ΕΠ-ΛΔ

Διάστημα κύματος

Συμφωνεί με το μήκος κύματος εξόδου OTDR

Δύναμη εξόδου

≥-5dBm (πυρηνική ίνα SM)

Τρόπος

CW/270Hz/1kHz/2kHz

Σταθερότητα

CW,0.5dB/15min ((Δοκιμή μετά από 15 λεπτά προθερμοποίησης)

Συνδετήρας

FC/UPC ((Αναλλάξιμο SC,ST)

Επενδύσεις

Διάστημα κύματος

650nm士20nm

Δύναμη εξόδου

≥ 10 mW

Τρόπος

CW/1Hz/2Hz

Συνδετήρας

FC/UPC ((Αναλλάξιμο SC,ST)

Ο δείκτης Optical LossTest αναφέρεται στην παραπάνω πηγή φωτός και στον δείκτη οπτικού μετρητή ισχύος.

Άλλα

Εμφάνιση

7 ιντσών έγχρωμη οθόνη LCD + αφήςΑποφασιστικότητα: 800×480

Ηλεκτρική τροφοδοσία

Τύπος C: εισροή: 100v~240v,50/60Hz,0output:5V/3A,9V/2A,12V/1.5A Η μπαταρία λιθίου: 3.7v,10400mAh

θερμοκρασία λειτουργίας

-10°C~+50°C

Θέρμανση αποθήκευσης

40°C~+70°C

σχετική υγρασία

0~95%, μη συμπυκνωτικό

Βάρος

< 1,2 kg

Μέγεθος

215mmx160mmx50mm

Λειτουργίες του υποδοχής: OTDR/VFL/LS/OPM/Event M ap/End Detection/Optical Loss Test/Ethernet test/Remote test/file management

Κατάλογος ρυθμίσεων

- Όχι, όχι.

Ονομασία

Ποσότητα

Σημείωση

Διοικητής

Προσαρμοστής AC/DC

U δίσκος (που περιέχει λογισμικό ανάλυσης/Διαχειρίδιο χρήστη)

Γραμμή δεδομένων

Προσαρμοστής OTDR SC

Προσαρμοστής OPM SC

Εγχειρίδιο χρήστη

Πιστοποίηση βαθμονόμησης

Πιστοποιητικό/Κάρτα εγγύησης

Καθαρό κομμάτι βαμβακιού

Δερμάτινο χερούλι

Ειδική τσάντα για όργανα
