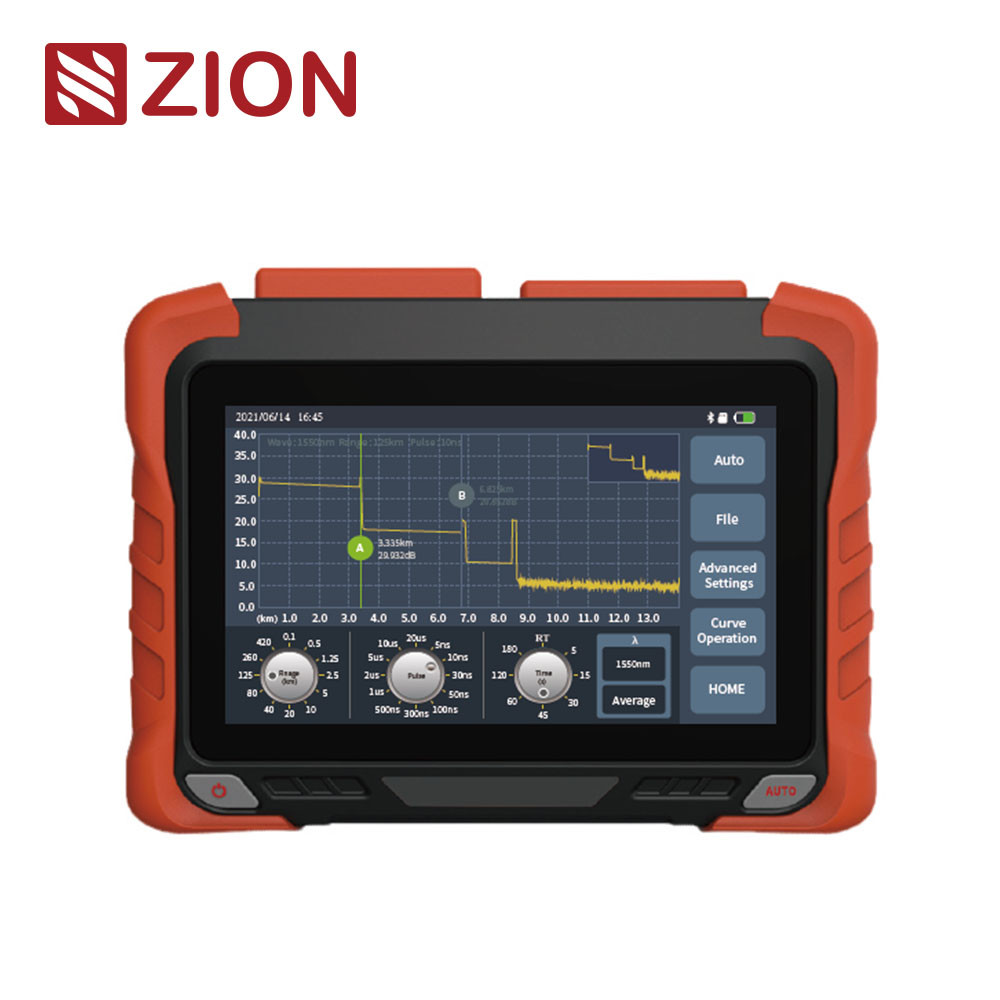

Το ZCOTDR-6200P PON Οπτικός Χρονοανακλαστήρας (OTDR) Υψηλής Απόδοσης υιοθετεί οθόνη αφής χωρητικότητας 7 ιντσών, η οποία ενσωματώνει 9 μονάδες. Με
εξαιρετικό έξυπνο σχεδιασμό υλικού, η ακρίβεια της δοκιμής κοντών ινών και της αυτόματης δοκιμής είναι υψηλότερη. Μπορεί να δοκιμάσει διαχωριστή 1:64. Είναι εξοπλισμένο με πλούσια δοκιμή Ethernet (Ping /PPOE, κ.λπ.), υποστηρίζει έλεγχο APP.
Η σειρά ZCOTDR-6200P χρησιμοποιείται για τη δοκιμή του μήκους οπτικών ινών, της απώλειας και της ποιότητας σύνδεσης και χρησιμοποιείται στην κατασκευή μηχανικών έργων, τη δοκιμή συντήρησης συνδέσμων. Χρησιμοποιούνται κυρίως σε αστικά δίκτυα κορμού, δίκτυα κορμού κόκκαλου και δίκτυα μητροπολιτικής περιοχής. |
| Χαρακτηριστικά προϊόντος |
|
|
|
|
| • Ζώνη νεκρού συμβάντος 0,5m |
 |
| • Online ανίχνευση, αποτελεσματική ενεργή προστασία APD |
| • Υποστήριξη πρωτοκόλλου γρήγορης φόρτισης και power bank |
| • Δοκιμή Ethernet, υποστήριξη απομακρυσμένης δοκιμής Ethernet |
| • Υποστήριξη δοκιμής SM/MM/SM+MM |
| • Online δοκιμή δικτύου PON |
| • Μέγιστο δυναμικό εύρος 45dB |
| • Ασύρματη λειτουργία Mobile APP |
• Ενσωμάτωση OTDR/VFL/LS/OPM/Χάρτη συμβάντων/Τελική ανίχνευση
/Δοκιμή οπτικής απώλειας/Δοκιμή Ethernet/Απομακρυσμένη δοκιμή/Διαχείριση αρχείων |
|
| Τεχνικές προδιαγραφές |
|
|
|
|
| ZCOTDR-6200P PON OTDR |
| Μοντέλο |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Μήκος κύματος |
1310nm±20nm
1550nm±20nm |
1625nm±20nm
(Φιλτραρισμένο) |
1650nm±5nm
(Φιλτραρισμένο) |
1310nm/1550nm±20nm
1625nm±20nm
(Φιλτραρισμένο) |
1310/1550nm±20nm
1650±5nm
(Φιλτραρισμένο) |
| Φίλτρο |
/ |
High pass>1595nm
lsolation>40dB
(1270nm~1585nm) |
Bandpass
1650nm±7nm
Isolation>40dB
(1650nm±10nm) |
High pass>1595nm
lsolation>40dB
(1270nm~1585nm) |
Bandpass1650nm±7nm
lsolation>40dB
(1650nm±10nm) |
| Τύπος ίνας |
G.652 |
| Μέγιστο δυναμικό εύρος |
37/35dB |
38dB |
38dB |
38/36/36dB |
40/38/38dB |
42/40/40dB |
38/36/36dB |
| Ζώνη νεκρού συμβάντος |
0.5m |
| Ζώνη τυφλού ATT |
3.5m |
| Ζώνη τυφλού PON |
30m |
| Εύρος δοκιμής |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Πλάτος παλμού |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Ακρίβεια εύρους |
±(0.75m+ Διάστημα δείγματος 40.005% x Απόσταση δοκιμής) |
| Ακρίβεια απώλειας |
±0.03dB |
| Σημεία δείγματος |
≥256k |
|
| PON OTDR |
| Ανάλυση δείγματος |
0.015m-16m |
| Ακρίβεια ανάκλασης |
±2dB |
| Μορφή αρχείου |
SORStandard File Format |
| Λειτουργία μέτρησης απώλειας |
Μέθοδος 4 σημείων / Μέθοδος 5 σημείων |
| Επίπεδο ασφάλειας λέιζερ |
Class Ⅱ |
| Ρυθμός ανανέωσης |
4Hz (Τυπ.) |
| Αποθήκευση δεδομένων |
Εσωτερική αποθήκευση: 2GB, 200.000 καμπύλες; Εξωτερική αποθήκευση: 64GB |
| Σύνδεσμος |
FC/UPC (Εναλλάξιμο SC, ST) |
| Διασύνδεση δεδομένων |
USBA, θύρα Type-C, RJ45 LAN 10/100Mbit/s |
| OPM |
| Εύρος μήκους κύματος |
800nm~1700nm |
| Σύνδεσμος |
Γενικός σύνδεσμος FC/SC/ST |
| Πεδίο δοκιμής |
-50dBm~+26dBm/-70dBm~+6dBm |
| Αβεβαιότητα |
±5% |
| Μήκος κύματος βαθμονόμησης |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Τύπος λέιζερ |
FP-LD |
| Μήκος κύματος |
Συνεπές με το μήκος κύματος εξόδου OTDR |
| Ισχύς εξόδου |
≥-5dBm(sM fiber) |
| Λειτουργία |
CW/270Hz/1kHz/2kHz |
| Σταθερότητα |
CW,+0.5dB/15min (Δοκιμή μετά από 15 λεπτά προθέρμανσης) |
| Σύνδεσμος |
FC/UPC (Εναλλάξιμο SC, ST) |
| VFL |
| Μήκος κύματος |
650nm士20nm |
| Ισχύς εξόδου |
≥10mW |
| Λειτουργία |
CW/1Hz/2Hz |
| Σταθερότητα |
FC/UPC (Εναλλάξιμο SC, ST) |
| Ο δείκτης οπτικής απώλειας αναφέρεται στον παραπάνω δείκτη πηγής φωτός και μετρητή οπτικής ισχύος |
| Άλλα |
| Οθόνη |
Έγχρωμη οθόνη LCD 7 ιντσών + οθόνη αφής Ανάλυση: 800×480 |
| Τροφοδοσία |
Μετασχηματιστής Type-c: είσοδος: 100v~240v, 50/60Hz, Έξοδος: 5V/3A, 9V/2A, 12V/1.5A Μπαταρία λιθίου: 3.7v, 10400mAh |
| Θερμοκρασία λειτουργίας |
-10°C~+50°C |
| Θερμοκρασία αποθήκευσης |
-40°C~+70°C |
| Σχετική υγρασία |
0~95%, Μη συμπυκνωμένη |
| Βάρος |
<1.2kg |
| Μέγεθος |
215mmx160mmx50mm |
| Λειτουργίες κεντρικού υπολογιστή: OTDR/VFL/LS/OPM/Χάρτης συμβάντων/Τελική ανίχνευση/Δοκιμή οπτικής απώλειας/Δοκιμή Ethernet/Απομακρυσμένη δοκιμή/Διαχείριση αρχείων |
|
| Λίστα διαμόρφωσης |
|
|
|
|
| ΟΧΙ. |
Όνομα |
Ποσότητα |
Σημείωση |
| 1 |
Κεντρικός υπολογιστής |
1 |
|
| 2 |
Μετασχηματιστής AC/DC |
1 |
|
| 3 |
Δίσκος U (που περιέχει λογισμικό ανάλυσης/Εγχειρίδιο χρήστη) |
1 |
|
| 4 |
Γραμμή δεδομένων |
1 |
|
| 5 |
Προσαρμογέας OTDR SC |
1 |
|
| 6 |
Προσαρμογέας OPM SC |
1 |
|
| 7 |
Εγχειρίδιο χρήστη |
1 |
|
| 8 |
Πιστοποίηση βαθμονόμησης |
1 |
|
| 9 |
Πιστοποιητικό/Κάρτα εγγύησης |
1 |
|
| 10 |
Καθαρό βαμβακερό κομμάτι |
10 |
|
| 11 |
Δερμάτινο κουμπί |
1 |
|
| 12 |
Ειδικό σακίδιο πλάτης για το όργανο |
