ZCOTDR-6800 OTDR Οπτικό Αντανακλαστικό Χρονικού Πεδίου Υψηλής Απόδοσης

ZCOTDR-6800 OTDR Optical Time Domain Reflectometer High Performance

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50PCS
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση.
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	Δεν υπάρχει όριο.

Καλύτερη τιμή Επικοινωνήστε

Βάρος:

< 1,2 kg

μέγεθος:

227mmx160mmx70mm

Θερμοκρασία εργασίας:

-10℃~+50℃

Θέρμανση αποθήκευσης:

-40°C~+70°C

Εμφάνιση:

7 ιντσών έγχρωμη οθόνη αφής, ανάλυση 1024×600

Επισημαίνω:

οπτικό αντανάκλατο με πεδίο χρόνου otdr

Οπτικό αντανάκλατομετρητή χρονικού πεδίου OTDR

Υψηλής απόδοσης OTDR

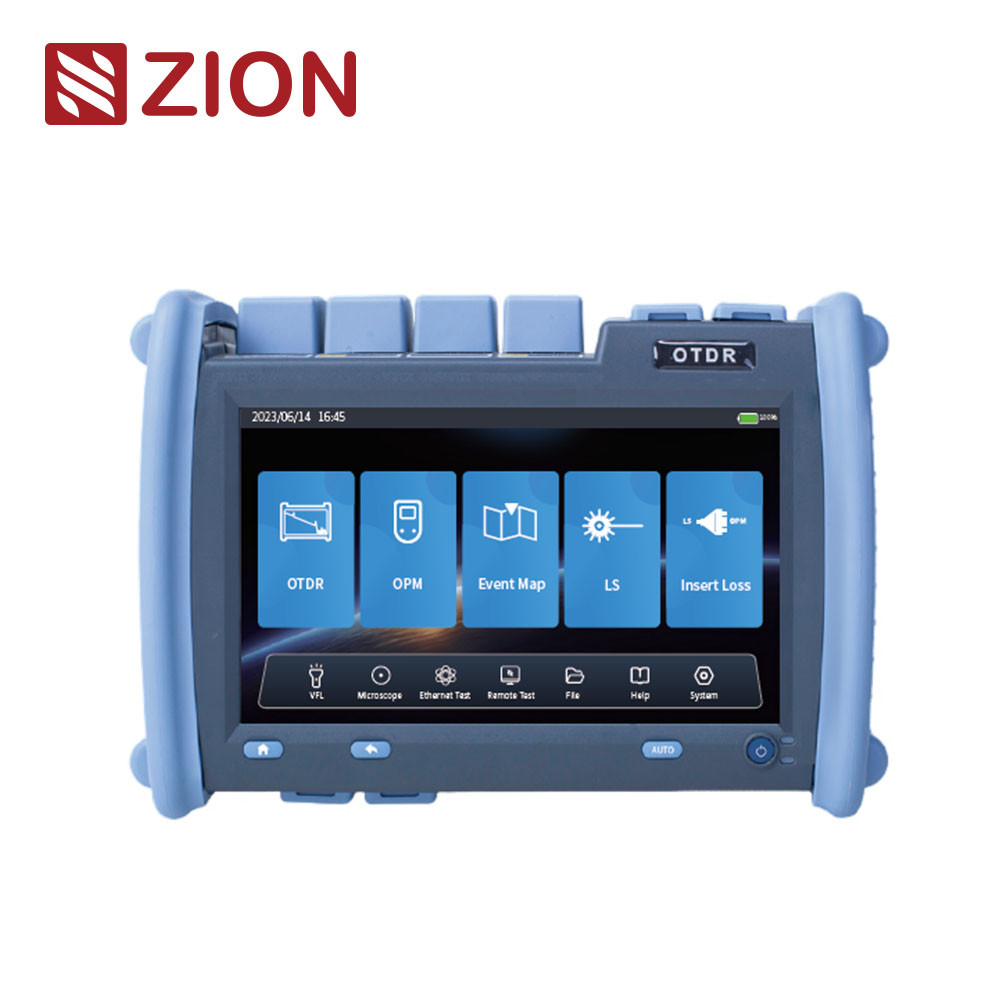

ZCOTDR-6800 Αντανακλαστικό οπτικού χρονικού πεδίου υψηλής απόδοσης OTDR

Η σειρά ZCOTDR-6800 υψηλής απόδοσης OTDR υιοθετεί 7-ιντσών έγχρωμη οθόνη, η οποία διευκολύνει τη λειτουργία.Ενσωματώνει λειτουργίες πολλαπλών λειτουργιών για να βοηθήσει τους πελάτες να λύσουν την εξέταση πεδίου σύνδεσης επικοινωνίας και τη μεταγενέστερη συντήρηση πιο αποτελεσματικάΤο μέγιστο δυναμικό εύρος είναι 45dB. Μπορεί να διεισδύσει μέσω του διαχωριστή φωτός για να βελτιώσει αποτελεσματικά την απόδοση στην δοκιμή δικτύου PON.
Η σειρά ZCOTDR-6800 χρησιμοποιείται κυρίως για τη μέτρηση του μήκους, της απώλειας και της ποιότητας σύνδεσης οπτικών ινών και καλωδίων.επισκευή έκτακτης ανάγκηςΗ τεχνολογία αυτή χρησιμοποιείται κυρίως σε αστικές γραμμές, δίκτυα ραχοκοκαλιάς και δίκτυα μητροπολιτικών περιοχών.

Χαρακτηριστικά του προϊόντος

• Τετραπυρηνικός επεξεργαστής, σύστημα Linux, ομαλό έλεγχο

• Η περιοχή τυφλής ελάχιστης έκτασης είναι 0,8m, το μέγιστο δυναμικό εύρος είναι 45dB

• Μεγάλη χωρητικότητα αποθήκευσης, εσωτερική αποθήκευση > 12GB

• Δημιουργήστε αναφορά εξέτασης και διάγνωσης PDF με ένα κλικ

• Ηθική οθόνη υψηλής ευκρίνειας, με ανάλυση 1024×600

• Δοκιμή διαίρεσης δικτύου PON, έως 1/64 υποστήριξη

• Τυπική μορφή εξόδου αρχείου SOR

• Το όνομα αρχείου μπορεί να εκδοθεί τόσο στα κινεζικά όσο και στα αγγλικά

• Ενσωμάτωση OTDR/VFL/LS/OPM/Χάρτης γεγονότων/Ελέγχου απώλειας
/Τοποθεσία αναγνώρισης προσώπου/Απομακρυσμένη σύνδεση Ethernet/Δίκτυο δοκιμή

Τεχνικές προδιαγραφές

Δελτίο ΕΚΑΧ αριθ.

Σχήμα

Δ1

Δ3

Τ1

Τ2

Τ3

Τ4

Επενδύσεις

SM1

Τύπος

ΣΜ

ΜΜ

ΜΜ/ΜΜ

Διάστημα κύματος

1650nm

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
/1550nm
/1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

Δυναμικό μέγιστο (maxDynamic Range) (dB)

32
30

35
33

38
36

42
40

45
43

38
36
36

32
30
30

42
40
40

37
35
35
35

26
28

26
28
35
33

Ζώνη τυφλής εκδήλωσης

0.8m

Αγνοούμενη ζώνη

5 μέτρα

4 μέτρα

5 μέτρα

4 μέτρα

5 μέτρα

Πεδίο δοκιμής

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Διάμετρος παλμού

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Ακριβότητα διαστήματος

±(0,75m+διάστημα δειγματοληψίας+0,005%xαπόσταση δοκιμής)

Ακριβότητα απώλειας

±0,01 dB/dB

Μέγιστα σημεία δειγματοληψίας

≥256k

Ανάλυση δείγματος

00,05 μ-4 μ

ΟΤΔΑ

Ακρίβεια αντανάκλασης

00,03 dB/dB

Τύπος αρχείου

Τυπική μορφή αρχείου SOR

Ανάλυση ζημίας

Μέθοδος 4 σημείων / μέθοδος 5 σημείων

Επίπεδο ασφάλειας λέιζερ

Τάξη ΙΙ

Ταχύτητα ανανέωσης

3Hz (τύπος.)

Αποθήκευση δεδομένων

≥12GB

Συνδετήρας

FC/UPc ((Αναλλάξιμο SC,ST)

ΟΠΜ

Περιοχή μήκους κύματος

800 nm~1700 nm

Συνδετήρας

Παγκόσμιο FC/SC/ST

Πεδίο δοκιμής

-50dBm~+26dBm/-70dBm~+10dBm

Αβεβαιότητα

± 5%

μήκος κύματος βαθμονόμησης

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Διάστημα κύματος

Συμφωνεί με το μήκος κύματος εξόδου OTDR

Δύναμη εξόδου

≥-5dBm

Σταθερότητα

CW, +0,5dB/15min (Δοκιμή μετά από 15 λεπτά προθερμισμού)

Συνδετήρας

FC/UPC ((Αναλλάξιμο SC,ST)

Επενδύσεις

Διάστημα κύματος

650nm士20nm

Δύναμη εξόδου

≥ 10 mW

Τρόπος

CW/1Hz/2Hz

Συνδετήρας

FC/UPC ((Αναλλάξιμο SC,ST)

Ο δείκτης Optical LossTest αναφέρεται στην παραπάνω πηγή φωτός και στον δείκτη οπτικού μετρητή ισχύος.

Άλλα

Εμφάνιση

7 ιντσών έγχρωμη οθόνη αφής, ανάλυση 1024×600

Ηλεκτρική τροφοδοσία

Διορθωτής AC/DC: είσοδος: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, μπαταρία λιθίου: 7.4v, 5200mAh

θερμοκρασία λειτουργίας

-10°C~+50°C

Θέρμανση αποθήκευσης

40°C~+70°C

σχετική υγρασία

0~95%, μη συμπυκνωτικό

Βάρος

< 1,2 kg

Μέγεθος

227mmx160mmx70mm

Διασύνδεση δεδομένων

USB-Ax2, θύρα τύπου C, RJ45 LAN 100/1000Mbit/s

Απορρόφηση ισχύος

< 6W

Λειτουργίες τουHost: OTDR/OPM/FL/LS/Event Map/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test

Κατάλογος ρυθμίσεων

- Όχι, όχι.

Ονομασία

Ποσότητα

Σημείωση

Διοικητής

Προσαρμοστής AC/DC

U δίσκος (που περιέχει λογισμικό ανάλυσης/Διαχειρίδιο χρήστη)

Γραμμή δεδομένων

Προσαρμοστής OTDR SC

Προσαρμοστής OPM SC

Εγχειρίδιο χρήστη

Πιστοποιητικό βαθμονόμησης

Πιστοποιητικό/Κάρτα εγγύησης

Καθαρό κομμάτι βαμβακιού

Δερμάτινο χερούλι

Ειδική τσάντα για όργανα
