Τεχνική υποστήριξη για την κατασκευή καλωδίων εκτόξευσης OTDR με χωρητικότητα ινών 2000 m

OTDR Launch Cable Box with 2000 m Fiber Capacity for Field-Ready Rugged Design and Water & Dust Resistant Testing
OTDR Launch Cable Box with 2000 m Fiber Capacity for Field-Ready Rugged Design and Water & Dust Resistant Testing
Βασικές πληροφορίες
Τόπος καταγωγής: Ningbo China
Μάρκα: Zion communication
Αριθμό μοντέλου: Αξεσουάρ OTDR
Ποσότητα παραγγελίας min: 10 κουτιά
Συσκευασία λεπτομέρειες: 1pcs/box
Χρόνος παράδοσης: Κανονικά 25 εργάσιμες ημέρες
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Επισημαίνω:

2000 m χωρητικότητα ινών OTDR

,

Τεχνική συσκευή δοκιμής οπτικών ινών με ανθεκτικό σχεδιασμό

,

Συσκευή δοκιμής OTDR ανθεκτικής στο νερό και τη σκόνη

Περιγραφή προϊόντων

ΑΞΕΣΟΥΑΡ ΔΟΚΙΜΩΝ OTDR · ΚΟΥΤΙ ΚΑΛΩΔΙΟΥ ΕΚΚΙΝΗΣΗΣ / ΛΗΨΗΣ

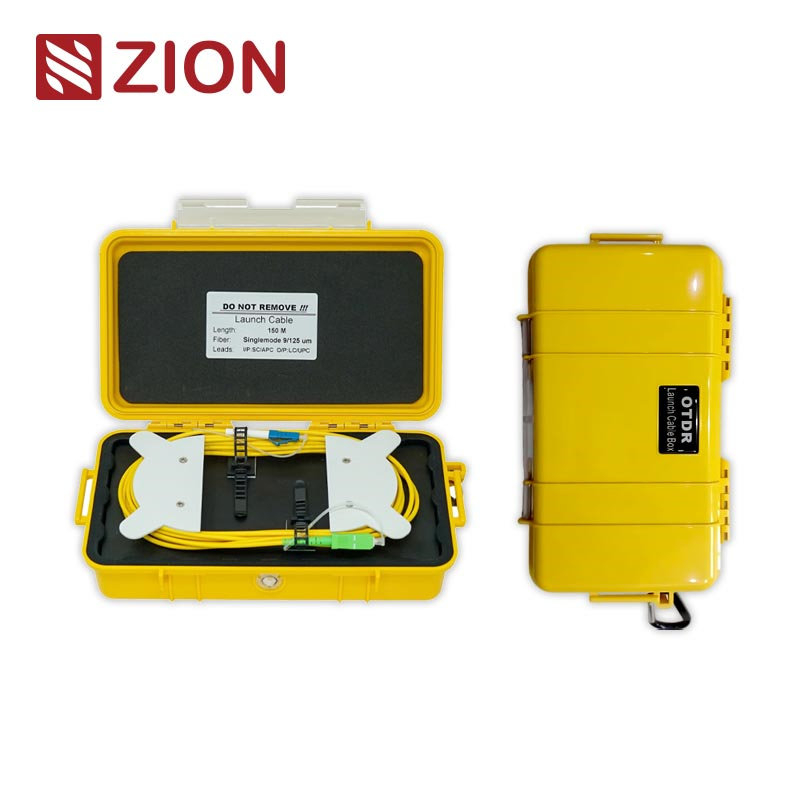

Κουτί καλωδίου εκκίνησης OTDR

Τα κουτιά καλωδίων εκκίνησης OTDR έχουν σχεδιαστεί για να βελτιώνουν την ακρίβεια των μετρήσεων OTDR ελαχιστοποιώντας την επίδραση του παλμού εκκίνησης OTDR. Χρησιμοποιείται ως καλώδιο εκκίνησης/λήψης, αυτό το ανθεκτικό κουτί έτοιμο για πεδίο βοηθά τους τεχνικούς να δοκιμάσουν την απώλεια συνδέσμου, την ανακλαστικότητα του συνδετήρα και τα συμβάντα κοντά/μακριά άκρου με μεγαλύτερη σιγουριά.

Καταστολέας Παλμού · Γραμμή Καθυστέρησης · Δοκιμές ΠεδίουΈως 2000 m Χωρητικότητα ΙνώνΕπιλογές SM/MM (G.652D / G.657A / OM1–OM4)
Γρήγορες Προδιαγραφές
•  Μέγεθος Θήκης: 23.8 × 14.1 × 6.7 cm
•  Υλικό Θήκης: SR Πολυπροπυλένιο
•  Βάρος: 0.75 kg (χωρίς ίνα)
•  Μήκος Καλωδίου: 2 m, 3 mm buffer
•  Μήκος Ινών: 100–2000 m (max)
•  Συνδετήρες: SC / LC / FC / ST
Διατίθενται προσαρμοσμένες διαμορφώσεις



Τεχνική υποστήριξη για την κατασκευή καλωδίων εκτόξευσης OTDR με χωρητικότητα ινών 2000 m 0



■Εφαρμογές & Πλεονεκτήματα

Τυπικές Εφαρμογές

  • Χρήση ως καλώδιο εκκίνησης/λήψης OTDR.

  • Δοκιμή απώλειας συνδέσμου με ένα OTDR.

  • Μετρήστε την απώλεια εισαγωγής και την ανακλαστικότητα των συνδετήρων κοντά/μακριά άκρου.

  • Καταστείλετε την πρώτη ανάκλαση στην αρχή μιας ίνας (καταστολέας παλμού).

Χαρακτηριστικά Έτοιμα για Πεδίο

  • Συμπαγής, ανθεκτική συσκευασία για εργασίες πεδίου και εκπαίδευση.

  • Βοηθά στην αποφυγή ζημιών στις ίνες και βελτιώνει την εμπιστοσύνη στις μετρήσεις.

  • Η σύνθετη ασφάλεια παρέχει θετική στεγανοποίηση και εύκολο άνοιγμα με κλείδωμα.

  • Ανθεκτικό στο νερό & τη σκόνη για σκληρά περιβάλλοντα.

  • Βαλβίδα αυτόματης εκκένωσης για αλλαγές υψομέτρου και θερμοκρασίας.

  • Η θήκη μπορεί να φιλοξενήσει έως 2.000 m ίνας.

■Πρότυπα & Συμμόρφωση

  • ITU-T G652.D, G656.A

  • ITU-T G651.1 (OM1 / OM2 / OM3 / OM4)

  • IEC 60793-2-10 τύπος A1a.1/A1b (OM1/OM2), τύπος A1a.2 (OM3), τύπος A1a.3 (OM4)

  • Telcordia GR-326-CORE

  • Συμμόρφωση RoHS (Οδηγία 2011/65/ΕΕ)

■Τεχνικές Προδιαγραφές

Παράμετρος Προδιαγραφή
Διάσταση Θήκης 23.8 cm × 14.1 cm × 6.7 cm
Υλικό Θήκης SR Πολυπροπυλένιο
Χρώμα Θήκης Κίτρινο
Βάρος 0.75 kg (χωρίς ίνα)
Συσκευασία Ανθεκτική θήκη μεταφοράς σκληρού κελύφους
Θερμοκρασία Αποθήκευσης –40°C έως +85°C
Θερμοκρασία Λειτουργίας –40°C έως +85°C
Υγρασία 0–95% (χωρίς συμπύκνωση)
Τύποι Ινών G.652D, G.657A, OM1, OM2, OM3, OM4
Μήκος Ινών (m) 100 έως 2000 (max)
Μήκος Καλωδίου 2 μέτρα, 3 mm buffer
Τυπική Απώλεια < 0.5 dB @ 1310 nm για 1000 m
Τύποι Συνδετήρων SC / LC / FC / ST
Επιλογές Στίλβωσης PC, UPC, APC
Απώλεια Επιστροφής* UPC ≥ 50 dB, APC ≥ 60 dB, PC ≥ 35 dB

*Οι τιμές απώλειας επιστροφής εξαρτώνται από τον τύπο του συνδετήρα και την επιλογή στίλβωσης.

■Πληροφορίες Παραγγελίας

Μορφή Μοντέλου:  OTDR-A-B-C-D

  • A: Είσοδος Συνδετήρα (SC / LC / FC / ST)

  • B: Έξοδος Συνδετήρα (SC / LC / FC / ST)

  • C: Λειτουργία Ίνας (G.652D / G.657A / OM1 / OM2 / OM3 / OM4)

  • D: Μήκος Ίνας (100–2000 m)

Χρειάζεστε μια προσαρμοσμένη διαμόρφωση για εκπαίδευση, βαθμονόμηση ή συγκεκριμένες ζώνες συμβάντων OTDR; Επικοινωνήστε με την ZION για επιλογές κατασκευής.
