| Επισημαίνω: | Εναρμονιζόμενες εναρμονιζόμενες επιλογές Φυτικά οπτικά υλικά,Τραπέζι συνδυασμού για το θέρμανση,Σταθερή ακτίνα κάμψης Ελέγχου Τραπέζι συνδυασμού ινών |
||
|---|---|---|---|
Επαγγελματική οργάνωση σύνδεσης και λύση δρομολόγησης ινών για οπτικά κλειδωτικά, ODF, FDB και ντουλάπια, σχεδιασμένα για την προστασία των σύνδεσης, τη διατήρηση της ακτίνας κάμψης και την απλούστευση της συντήρησης.Τραπέζι διασύνδεσης οπτικών ινών
![]()

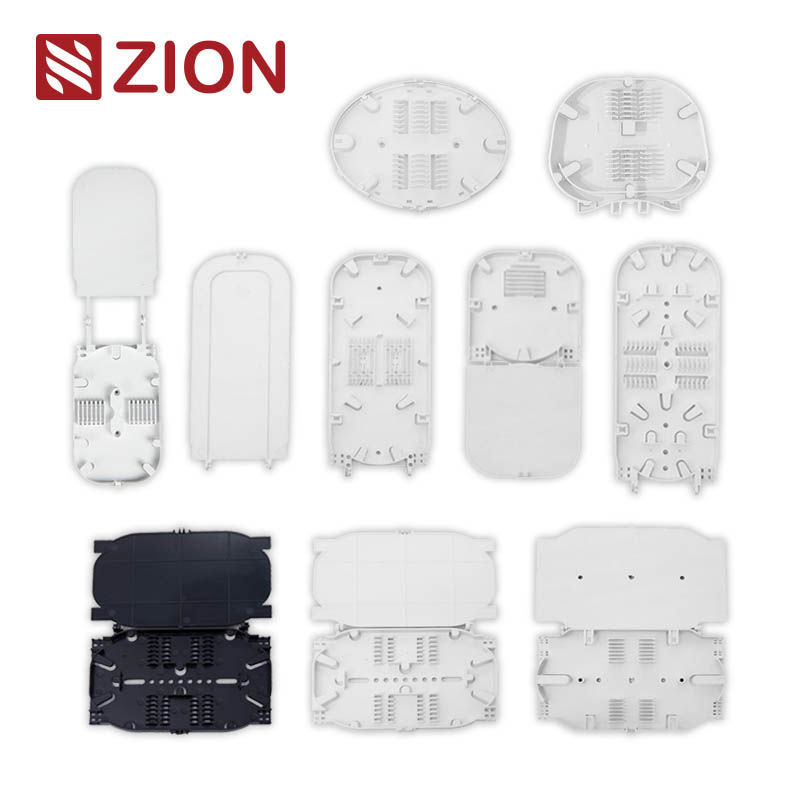

Τα ZION Fiber Optic Splice Trays είναι σχεδιασμένα για να οργανώνουν και να προστατεύουν τις σπείρες ινών μέσα σε κλειδαριά οπτικών σπείρων, πλαίσια διανομής και κουτιά πρόσβασης FTTH.Κάθε δίσκο παρέχει ελεγχόμενες διαδρομές δρομολόγησης, ασφαλής διατήρηση των σπείρωσης και σαφής διαχείριση ινών για τη μείωση του κινδύνου εγκατάστασης και τη βελτίωση της μακροπρόθεσμης αξιοπιστίας του δικτύου.
Κλειδώματα σπλήρωσης οπτικών ινών (Dome / Inline)
ODF ∆ιαμερισμός οπτικής διάταξης
Κουτί διανομής ινών (FDB) / Κουτί λήξης
Στον τοίχο και στο πάτωμα στέρεα ντουλάπια από ίνες
Δίκτυα πρόσβασης FTTH / FTTx & Backbone Links
Προστασία από το πλέξιμο
Ειδικές υποδομές για προστατευτές πλέγματος θερμικής συρρίκνωσης (υποστηρίζονται κοινά μήκη).
Διαδρομή με ίνες
Τα ομαλά, στρογγυλοποιημένα κανάλια καθοδήγησης μειώνουν τις μικρο-ελαττώσεις και τις τυχαίες ζημιές.
Ράδιο κάμψης
Η ελεγχόμενη γεωμετρία διαδρομής βοηθά στη διατήρηση της συνιστώμενης ελάχιστης ακτίνας στροφής.
Φιλικό προς συντήρηση
Οι καθαρές διαδρομές ινών και οι ζώνες επισήμανσης απλοποιούν την επιθεώρηση, την επανεισφορά και την αντιμετώπιση προβλημάτων.
Πολυεπίπεδη επέκταση
Διαθέσιμες στοιβάσιμες / κυψελώδεις δομές για κλεισίματα πολλών δίσκων και υψηλό αριθμό ινών.
Σημείωση: Η κατασκευή μπορεί να προσαρμοστεί για να ταιριάζει με το κλείσιμο, το ODF ή την εσωτερική δομή του ντουλαπιού.
Συμβατό με κλειδώματα σπείρωσης θόλου και ενδογραμμικών οπτικών ινών
Κατάλληλο για μονοτροπικές και πολυτροπικές ίνες
Υποστηρίζει ίνες G.652D / G.657A1 / G.657A2
Σχεδιασμένα για τυποποιημένα προστατευτικά συρρικνωτικά θερμικά
Ιδανικό για πρόσβαση FTTH, διανομή και backbone δίκτυα
Οι εισερχόμενες ίνες κατευθύνονται κατά μήκος των καναλιών καθοδήγησης του δίσκου και στερεώνονται σε σημεία στερέωσης.
Τοποθετήστε τις πλέξεις στις ειδικές τρύπες του θήκους (το μήκος του μανίκου ταιριάζει με τον τύπο δίσκου).
Οργανώστε λουκέτες χαλαρών ινών διατηρώντας τη συνιστώμενη ακτίνα κάμψης.
Ετικέτες ινών/πακέτων για ταχεία ταυτοποίηση κατά την μελλοντική επανεισφορά.
Επαναφορά και λειτουργία χωρίς να διαταράσσονται οι υπάρχουσες ίνες (επιλογές στοιβαγμένων/επιλεγμένων).
Μηχανικό σχεδιασμό
Η βελτιστοποιημένη γεωμετρία διαδρομής συμβάλλει στη μείωση της πίεσης των ινών και βελτιώνει την αξιοπιστία.
Προμήθειες φιλικές προς το έργο
Σταθερή παραγωγική ικανότητα για μεγάλης κλίμακας ανάπτυξη και ταχεία παράδοση.
Προσαρμογή OEM / ODM
Μέγεθος δίσκου, τύπος φορέα πλέξης, μέθοδος τοποθέτησης και υποστήριξη επισήμανσης διαθέσιμη.
Συμβατότητα λύσεων
Λειτουργεί ομαλά με κλειδωτικά, ντουλάπια και αξεσουάρ FTTH για πλήρη διαχείριση ινών.
Ποια μήκη μανικιών συγκόλλησης υποστηρίζονται;
Μπορεί να υποστηριχθούν κοινά μανίκια πλέγματος θερμικής συρρίκνωσης (π.χ. 40 / 45 / 60 mm). Παρακαλούμε επιβεβαιώστε τις προδιαγραφές του μανικιού και την απαιτούμενη χωρητικότητα και θα ταιριάξουμε το σχέδιο του φορέα δίσκου.
Μπορείτε να προσαρμόσετε ένα δίσκο για να ταιριάζει στο κλείσιμο / ODF;
Μοιραστείτε τις εσωτερικές διαστάσεις της διάταξης, τη μέθοδο τοποθέτησης, τον αριθμό των ινών στόχου και τον τύπο του μανίκου σύνδεσης.
Πώς να διαλέξω 12 έναντι 24 πλέγματα ανά δίσκο;
Για συμπαγή κλεισίματα, τα δίσκια 12 σπλήσεων μπορεί να βελτιώσουν την επεξεργασία. για έργα υψηλής πυκνότητας, τα δίσκια 24 σπλήσεων μειώνουν την ποσότητα δίσκων.
Απαιτούμενη χωρητικότητα (συνδέσεις/πακέτο)
Διάστημα του μανδύα σύνδεσης (mm)
Περιορισμός διαστάσεων δίσκου (L × W × H)
Τύπος τοποθέτησης (σφραγίδα/βίδα/χάρτα)
Αίτηση (κλείσιμο/ODF/FDB)
