RG316D Διπλού Πυρήνα Συνολικό Θωρακισμένο Ομοαξονικό Καλώδιο με Αργυροκαλυμμένους Χάλκινους Αγωγούς για Μετάδοση RF Υψηλής Απόδοσης

RG316D Dual-Core Overall Shielded Coaxial Cable with Silver-Plated Copper Conductors for High-Performance RF Transmission
RG316D Dual-Core Overall Shielded Coaxial Cable with Silver-Plated Copper Conductors for High-Performance RF Transmission RG316D Dual-Core Overall Shielded Coaxial Cable with Silver-Plated Copper Conductors for High-Performance RF Transmission RG316D Dual-Core Overall Shielded Coaxial Cable with Silver-Plated Copper Conductors for High-Performance RF Transmission RG316D Dual-Core Overall Shielded Coaxial Cable with Silver-Plated Copper Conductors for High-Performance RF Transmission RG316D Dual-Core Overall Shielded Coaxial Cable with Silver-Plated Copper Conductors for High-Performance RF Transmission
Βασικές πληροφορίες
Τόπος καταγωγής: Ningbo, Σαγκάη
Μάρκα: hellosignal
Αριθμό μοντέλου: RG316D
Ποσότητα παραγγελίας min: 10 χλμ

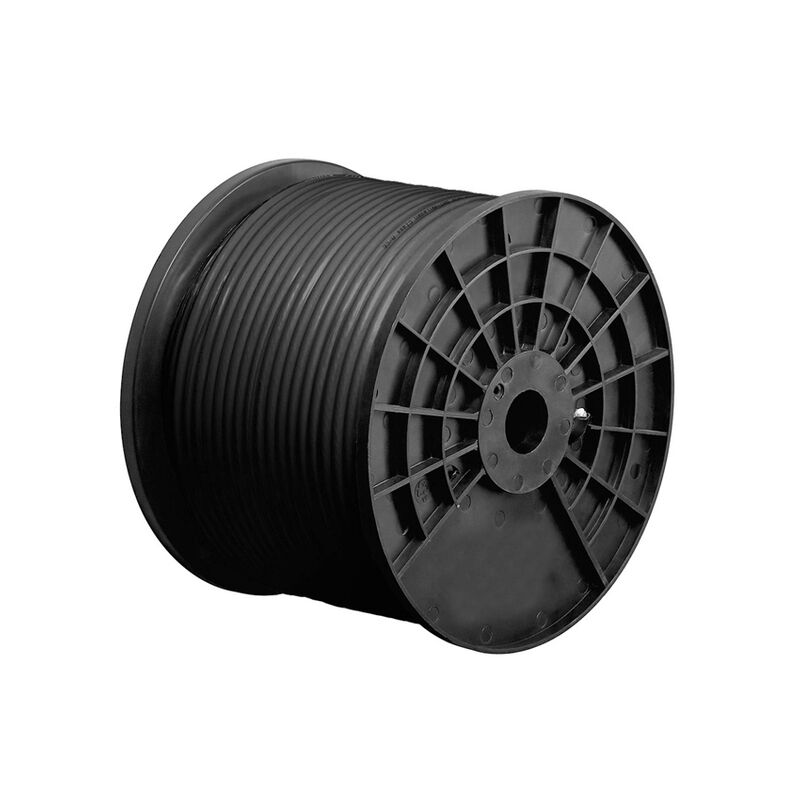

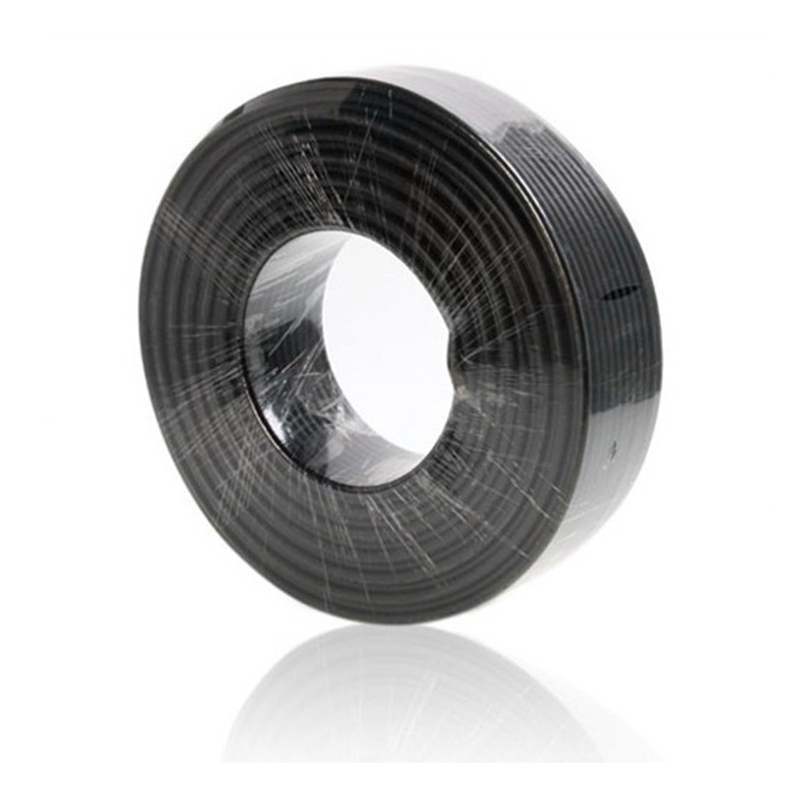

Συσκευασία λεπτομέρειες: ρολό, ξύλινο καρούλι, χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης: Κανονικά 25 εργάσιμες ημέρες
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Επισημαίνω:

Ομοαξονικό Καλώδιο Διπλού Πυρήνα

,

Συνολικό Θωρακισμένο Καλώδιο RF

,

Ομοαξονικό Καλώδιο με Αργυροκαλυμμένο Χαλκό

Περιγραφή προϊόντων

■ Επικοινωνία Επισκόπηση του προϊόντος

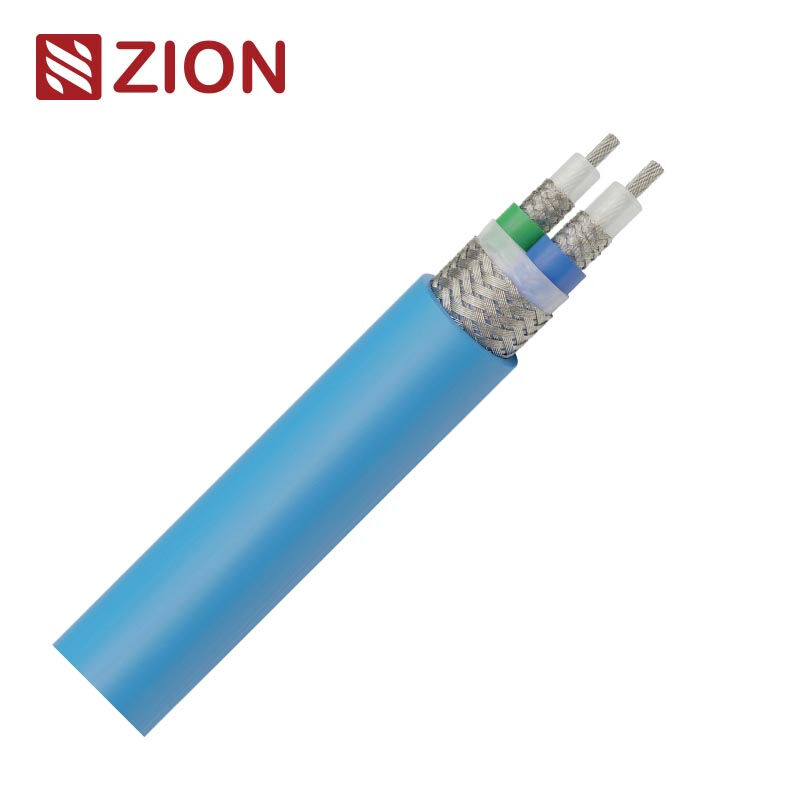

Το ZION RG316D Dual-Core Overall Shielded Coaxial Cable είναι ένα σύνολο καλωδίων ραδιοσυχνοτήτων υψηλής απόδοσης που έχει σχεδιαστεί για μετάδοση σήματος πολλαπλών καναλιών σε σκληρά και υψηλές θερμοκρασίες περιβάλλοντα.

Διαθέτει δύο RG316D ομοαξονικούς πυρήνες, ο καθένας με ασημένια καλυμμένα αγωγούς χαλκού, διηλεκτρική μόνωση PTFE και διπλά στρώματα πλεγμένης θωράκισης,σε συνδυασμό με συνολική κονιοποιημένη κλωστή χαλκού και εξωτερικό περίβλημα TPU, αυτό το καλώδιο παρέχει εξαιρετική καταστολή EMI, θερμική σταθερότητα και μηχανική αντοχή.

Είναι ιδανικό για αεροδιαστημικά ηλεκτρονικά, αμυντικά συστήματα, μονάδες ραδιοσυχνοτήτων, βιομηχανικές συσκευές και άλλες εφαρμογές που απαιτούν σταθερή αντίσταση, χαμηλό VSWR και ανώτερη αποτελεσματικότητα ασπίδας.

RG316D Διπλού Πυρήνα Συνολικό Θωρακισμένο Ομοαξονικό Καλώδιο με Αργυροκαλυμμένους Χάλκινους Αγωγούς για Μετάδοση RF Υψηλής Απόδοσης 0



■ Επικοινωνία Βασικά χαρακτηριστικά

Δύο RG316D κοαξιώδεις πυρήνες

Υποστηρίζει τη μετάδοση RF πολλαπλών καναλιών μέσα σε μια ενιαία συμπαγή δομή καλωδίου

Ασημένια Μεταγλυφμένα Χάλκινα Διαχειριστές

Διασφαλίζει χαμηλή αντίσταση, εξαιρετική απόδοση στην επιδερμίδα και σταθερότητα υψηλής συχνότητας

Δηλεκτρικό και περιτύλιγμα από PTFE

Εξαιρετική θερμική αντοχή έως +180 °C, χαμηλή διαλεκτρική απώλεια

Σχεδιασμός προστασίας τριών επιπέδων

  • Ατομική ασημένια πλεξούδα χαλκού για κάθε πυρήνα (καλύψη ≥ 95%)

  • Πρόσθετο στρώμα ασημένιας χάλκινης πλέξης

  • Συνολικά κονσερβοποιημένα πλέγματα χαλκού (> 85% κάλυψη)

Υψηλή μηχανική και περιβαλλοντική αντοχή

Εξωτερική κάλυψη TPU με αντοχή σε λάδι, υπεριώδη ακτινοβολία και συσκότιση

Σταθερή απόδοση RF

50 Ω χαρακτηριστική αντίσταση, χαμηλή VSWR και προβλέψιμη εξασθένιση

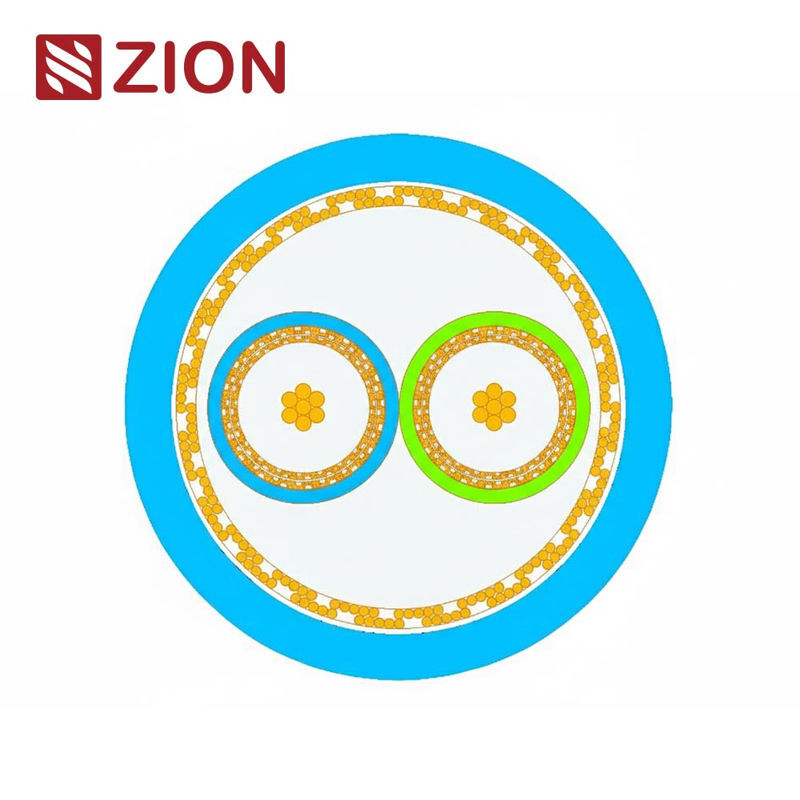

■ Επικοινωνία Κατασκευή καλωδίων

Συστατικό Υλικό / Προδιαγραφή Διάμετρος
Εσωτερικός αγωγός Ασημένιο χαλκό (SC), 7 × 0,175 mm Επικεφαλής
Δηλεκτρικό ΠΤΦΕ (φυσικό) 10,52 ± 0,05 mm
Προστασία 1 Χρυσαφένιο πλεξί, 80 × 0,10 mm, ≥ 95% 10,95 ± 0,10 mm
Προστασία 2 Χρυσαφένιο πλεξί, 80 × 0,10 mm, ≥ 95% 20,35 ± 0,10 mm
Εσωτερικό μπουφάν ΠΕΠ (μπλε / πράσινο) 20,90 ± 0,10 mm
Συμπλήρωση ΠΕ (φυσικό) 60,40 ± 0,20 mm
Συνολική ασπίδα Κουρέλια από χαλκό, κατεψυγμένα, 120 × 0,13 mm, > 85% 60,95 ± 0,20 mm
Συσκευή Φόλιο PTFE 70,10 ± 0,20 mm
Εξωτερική κάλυψη ΤΡΥ, γαλάζιο ουρανό (RAL5015) 90,20 ± 0,30 mm
Σημείωση ΣΙΟΝ / RG316D*2C+FB / RoHS / Σημείωση μετρητών Επικεφαλής

■ Επικοινωνία Ηλεκτρικά χαρακτηριστικά (20 °C)

Παράμετρος Προδιαγραφές
Χαρακτηριστική αντίσταση 50 ± 3 Ω
Δυνατότητα 100 ± 5 pF/m
Ταχύτητα Προπαραγωγής 69 ± 1 %
Αντίσταση μόνωσης > 1000 MΩ·km
Δραστηριακή τάση 60 V
VSWR ≤ 1.3

■ Επικοινωνία Απόδοση εξασθένισης

Συχνότητα (GHz) Αμβλύνσεις (dB / 100 m)
0.4 54.9
1.0 93.8
1.5 121.7
2.0 145.6
3.0 174.7
5.0 258.9
6.0 289.5

■ Επικοινωνία Φυσικά και μηχανικά χαρακτηριστικά

Άρθρο Προδιαγραφές
Θερμοκρασία λειτουργίας -40 °C έως +180 °C
Θέρμανση εγκατάστασης -20 °C έως +60 °C
Ελάχιστη ακτίνα κάμψης (μονό) 460,0 mm
Ελάχιστη ακτίνα κάμψης (επαναλαμβανόμενη) 920,0 mm
Θέρμανση αποθήκευσης Κάτω από 30 °C
Η υγρασία αποθήκευσης 20% ∼ 65% RH
Συνιστώμενη περίοδος αποθήκευσης ≤ 2 μήνες
Μείωση της μόνωσης ≤ 0,5 mm
Συρρίκνωση της κάλυψης ≤ 0,6 mm

■ Επικοινωνία Πρότυπα και συμμόρφωση

  • Αντίσταση στο λάδι: IEC 60811-404

  • Αντιφλεγμονώδης: IEC 60332-1-2

  • Αντίσταση στα UV: UL 1581-1200

  • Περιβαλλοντική συμμόρφωση: RoHS II, REACH

■ Επικοινωνία Τυπικές εφαρμογές

  • Συστήματα μετάδοσης σήματος ραδιοσυχνοτήτων

  • Ηλεκτρονικός εξοπλισμός υψηλής θερμοκρασίας

  • Αεροδιαστημική και αμυντική ηλεκτρονική

  • Βιομηχανική αυτοματοποίηση και οργάνωση

  • Συγκροτήματα καλωδίων ραδιοσυχνοτήτων πολυκαναλιών με προστασία
