24AWG Βιομηχανικό Καλώδιο RS485 με Θωράκιση Foil + Braid και Αντίσταση 120Ω για Περιβάλλοντα Υψηλής Ηλεκτρομαγνητικής Παρεμβολής

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Βασικές πληροφορίες
Τόπος καταγωγής: Ningbo, Σαγκάη
Μάρκα: hellosignal
Αριθμό μοντέλου: RS-485
Ποσότητα παραγγελίας min: 10 χλμ
Συσκευασία λεπτομέρειες: ρολό, ξύλινο καρούλι, χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης: Κανονικά 25 εργάσιμες ημέρες
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Επισημαίνω:

Βιομηχανικό καλώδιο RS485 24AWG

,

Καλώδιο RS485 με θωράκιση Foil + Braid

,

Βιομηχανικό καλώδιο με αντίσταση 120Ω

Περιγραφή προϊόντων

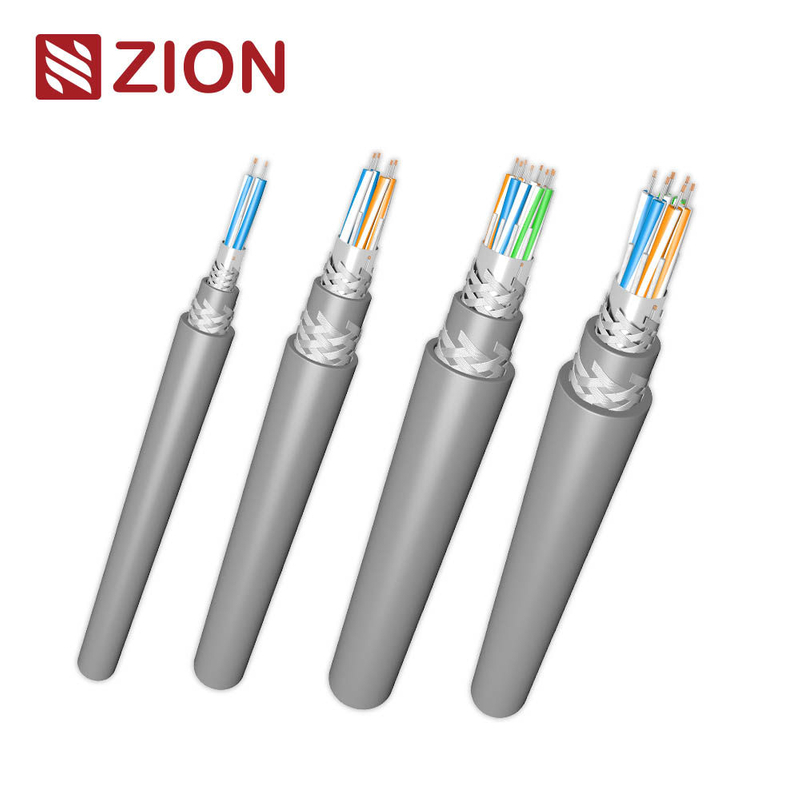

Σειρά Βιομηχανικών Καλωδίων RS485 — 24AWG, 1–4 Ζεύγη, Θωράκιση με Φύλλο + Πλέγμα, PVC, 120Ω
Βιομηχανικό καλώδιο επικοινωνίας υψηλής αντοχής σε EMI για συστήματα δεδομένων RS485/RS422/Σειριακών
Διαθέσιμα Μοντέλα
73201
Διάταξη 1 Ζεύγους
73202
Διάταξη 2 Ζευγών
73203
Διάταξη 3 Ζευγών
73204
Διάταξη 4 Ζευγών
Η σειρά καλωδίων RS485 24AWG της ZION COMMUNICATION έχει σχεδιαστεί για βιομηχανικά περιβάλλοντα που απαιτούν ανώτερη ανοσία σε θόρυβο, σταθερή μετάδοση μεγάλων αποστάσεων και ανθεκτική κατασκευή. Διαθέτοντας διπλή θωράκιση (Αλουμινόχαρτο + Πλεγμένο χάλκινο κασσίτερο), αγωγούς από συστραμμένο χαλκό κασσιτέρωσης και μόνωση Foam PE, αυτή η σειρά καλωδίων προσφέρει αντίσταση 120Ω, χαμηλή χωρητικότητα και εξαιρετική προστασία από ηλεκτρομαγνητικές παρεμβολές (EMI).
Κατάλληλο για δίκτυα PLC, αυτοματισμό εργοστασίων, όργανα, συστήματα HVAC/BMS, έλεγχο πρόσβασης και συστήματα επικοινωνίας που βασίζονται σε RS485/RS422.
Βασικά Χαρακτηριστικά
  • Διπλή Θωράκιση: Αλουμινόχαρτο + πλεγμένο χάλκινο κασσίτερο για ενισχυμένη προστασία EMI/RFI
  • Αγωγοί από συστραμμένο χαλκό κασσιτέρωσης 24AWG για χαμηλή εξασθένηση και υψηλή αξιοπιστία σήματος
  • Η μόνωση Foam PE (FPE) εξασφαλίζει χαμηλότερη χωρητικότητα και βελτιωμένη απόδοση υψηλής συχνότητας
  • Χαρακτηριστική αντίσταση 120Ω, πλήρως συμβατή με τα πρότυπα επικοινωνίας RS485/422
  • Χαμηλή χωρητικότητα: ~12,8 pF/ft (42 pF/m) τυπική
  • Εξωτερικό περίβλημα PVC: εύκαμπτο, επιβραδυντικό φλόγας, σχεδιασμένο για βιομηχανικά εσωτερικά περιβάλλοντα
  • Ιδανικό για δίκτυα πολλαπλών πτώσεων, μετάδοση RS485 μεγάλων αποστάσεων και εγκαταστάσεις με υψηλό EMI
  • Θερμοκρασία λειτουργίας: -20°C έως +60°C
Τυπικές Εφαρμογές
  • Σειριακή επικοινωνία RS485 / RS422
  • Δίκτυα PLC & βιομηχανικός αυτοματισμός
  • Συστήματα πεδίου Modbus, BACnet, Profibus
  • Συστήματα Διαχείρισης Κτιρίων (BMS)
  • Έλεγχος και παρακολούθηση HVAC
  • Έλεγχος πρόσβασης & καλωδίωση σήματος ασφαλείας
  • Δίκτυα οργάνων και αισθητήρων
  • Χώροι ελέγχου κινητήρων / βιομηχανικά περιβάλλοντα με υψηλό EMI
Κατασκευή Καλωδίου
Συστατικό Περιγραφή
Αγωγός Συστραμμένος χαλκός κασσιτέρωσης 24AWG
Δομή Ζεύγους Συστραμμένα ζεύγη με χρωματικά κωδικοποιημένη μόνωση
Μόνωση Foam Polyethylene (FPE)
Θωράκιση #1 Αλουμίνιο/πολυεστερικό φύλλο (100% κάλυψη)
Θωράκιση #2 Πλεγμένη θωράκιση από χαλκό κασσιτέρωσης
Σύρμα αποστράγγισης Συστραμμένος χαλκός κασσιτέρωσης 24AWG
Περίβλημα PVC (επιβραδυντικό φλόγας), στρογγυλό
Χρώμα Τυπικό γκρι (διατίθενται και άλλα χρώματα)
Ripcord Περιλαμβάνεται για εύκολη αφαίρεση περιβλήματος
Ηλεκτρικά Χαρακτηριστικά (Τυπικά)
Ιδιότητα Τυπική Τιμή
Αντίσταση DC Αγωγού 24 Ω/1000 ft
Χωρητικότητα (Cond-Cond) 12,8 pF/ft (42 pF/m)
Χωρητικότητα (Cond-Shield) 23 pF/ft τυπική
Χαρακτηριστική Αντίσταση 120 Ω
Ταχύτητα Διάδοσης ~0,78 c
Μέγιστο Ρεύμα 1A (τυπικό)
Ονομαστική Τάση 300 V (διαφέρει ανάλογα με το στυλ AWM)
Μηχανικά & Περιβαλλοντικά
Ιδιότητα Τιμή
Θερμοκρασία Λειτουργίας -20°C έως +60°C
Ακτίνα Κάμψης (εγκατάσταση) ≥ 10 × O.D.
Ακτίνα Κάμψης (στατική) ≥ 5 × O.D.
Περιβαλλοντική Καταλληλότητα Εσωτερικοί χώροι, ξηροί ή υγροί χώροι
Εγκατάσταση Δίσκοι, αγωγοί, ντουλάπια ελέγχου
Πίνακας Επιλογής Μοντέλου
SKU Ζεύγη Αριθμός Αγωγών Ονομαστικό O.D. Θωράκιση Τυπική Περίπτωση Χρήσης
73201 1 Ζεύγος 2 αγωγοί 0,270 in (ονομαστικό) Φύλλο + Πλέγμα Μονοκάναλο RS485/422
73202 2 Ζεύγη 4 αγωγοί Προσδιοριστέο Φύλλο + Πλέγμα Δίκτυα πολλαπλών αισθητήρων
73203 3 Ζεύγη 6 αγωγοί Προσδιοριστέο Φύλλο + Πλέγμα Μεσαία συστήματα PLC
73204 4 Ζεύγη 8 αγωγοί Προσδιοριστέο Φύλλο + Πλέγμα RS485 πολλαπλών πτώσεων υψηλού EMI
Πρότυπα & Συμμόρφωση
  • Εφαρμόσιμα στυλ UL AWM (ανά φύλλο προϊόντος)
  • Συμμόρφωση RoHS / RoHS2
  • Σήμανση CE (Οδηγία Χαμηλής Τάσης)
  • Απόδοση φλόγας: VW-1 (τυπικό)
