Καλώδιο επικοινωνίας RS485/RS232 θωρακισμένο με φύλλο χαλκού επικασσιτερωμένο 28AWG, με σύνθετη αντίσταση 120Ω για βιομηχανικό αυτοματισμό

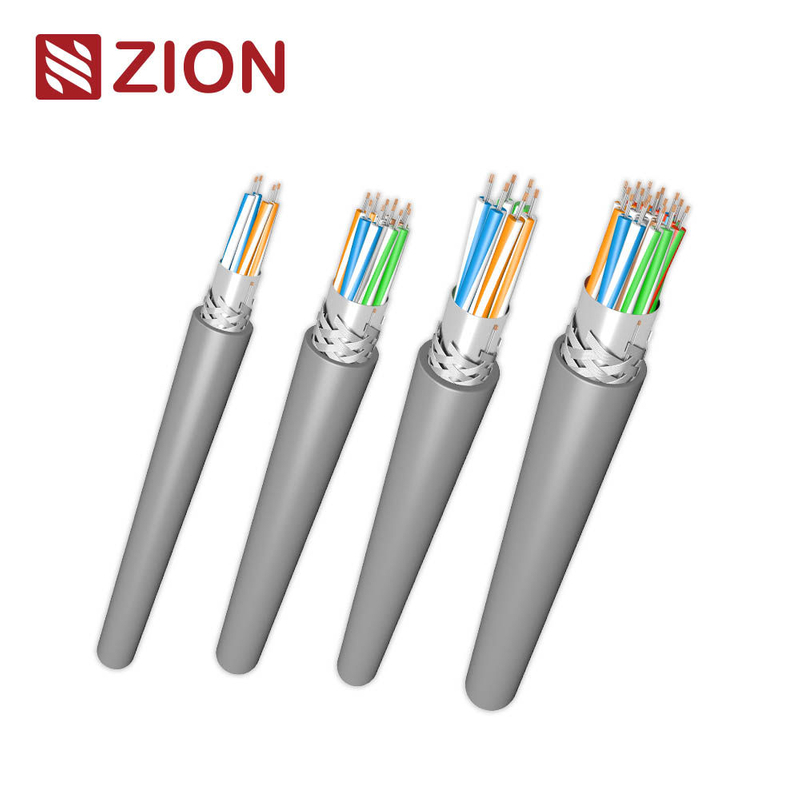

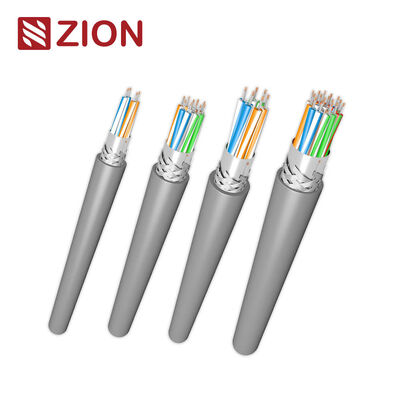

■Καλώδιο Επικοινωνίας Πολλαπλών Ζευγών RS485/RS232 (28AWG, 4–12.5 Ζεύγη, Ασπίδα Αλουμινίου, PVC, 120Ω)

Σταθερό, Καλώδιο Δεδομένων Χαμηλής Χωρητικότητας για Βιομηχανικό Αυτοματισμό & Σειριακή Επικοινωνία

Διαθέσιμα Μοντέλα: 73004 (4 ζεύγη) · 73005 (5 ζεύγη) · 73006 (8 ζεύγη) · 73012 (12.5 ζεύγη)

Τα καλώδια πολλαπλών ζευγών ZION COMMUNICATION RS485/RS232 είναι σχεδιασμένα για αξιόπιστη μετάδοση δεδομένων χαμηλού θορύβου και ανθεκτική στις παρεμβολές σε βιομηχανικά συστήματα ελέγχου, αυτοματισμού κτιρίων, οργάνων και σειριακής επικοινωνίας.
Όλα τα καλώδια διαθέτουν αγωγούς από 28AWG συρματόσχοινο επικασσιτερωμένου χαλκού, μόνωση αφρού PE, 100% ασπίδα αλουμινίου και ανθεκτικό περίβλημα PVC, επιτυγχάνοντας χαρακτηριστική σύνθετη αντίσταση 120Ω και χαμηλή χωρητικότητα για σταθερή διαφορική σηματοδότηση υψηλής ταχύτητας.

■Βασικά Χαρακτηριστικά

• Οι αγωγοί από 28AWG συρματόσχοινο επικασσιτερωμένου χαλκού εξασφαλίζουν ευελιξία και υψηλή ακεραιότητα σήματος.

• Η μόνωση αφρού PE (FPE) μειώνει τη χωρητικότητα και ενισχύει την απόδοση υψηλής συχνότητας.

• Η συνολική ασπίδα αλουμινίου/πολυεστέρα (τύπου Beldfoil®) παρέχει εξαιρετική προστασία EMI/RFI.

• Το συρματόσχοινο αποστράγγισης επικασσιτερωμένου χαλκού επιτρέπει την αξιόπιστη γείωση και τον τερματισμό της ασπίδας.

• Χαρακτηριστική σύνθετη αντίσταση 120Ω, ιδανική για συστήματα επικοινωνίας RS485/RS422/RS232.

• Χαμηλή χωρητικότητα:

• 11 pF/ft (36 pF/m) αγωγός-σε-αγωγό

• 20 pF/ft (66 pF/m) αγωγός-σε-ασπίδα

• Ονομαστική τάση: 150 V (CL2), 30 V (UL AWM 2919).

• Θερμοκρασία λειτουργίας: −20 °C έως +60 °C.

• Διατίθεται σε 4 έως 12.5 ζεύγη για να ταιριάζει με διαφορετικές πυκνότητες καλωδίωσης.

■ Τυπικές Εφαρμογές

• Μετάδοση σειριακών δεδομένων RS485 / RS422 / RS232

• Δίκτυα PLC, DCS και αυτοματισμού εργοστασίων

• Βιομηχανικός έλεγχος κίνησης και παρακολούθηση

• Συστήματα διαχείρισης κτιρίων (BMS), δίκτυα HVAC

• Συστήματα ασφαλείας, ελέγχου πρόσβασης και συναγερμού

• Όργανα, αισθητήρες και απομακρυσμένοι σύνδεσμοι I/O

■Κατασκευή Καλωδίου

■Ηλεκτρικά Χαρακτηριστικά (Τυπικά)

Βασισμένο στο μοντέλο 73004. Άλλα μοντέλα μοιράζονται πανομοιότυπη ηλεκτρική απόδοση με διαφορές μόνο στην Εξωτερική Διάμετρο και το βάρος.

■Μηχανικά & Περιβαλλοντικά

■Επιλογή Μοντέλου (Σειρά 4–12.5 Ζευγών)

■Πρότυπα & Συμμόρφωση
