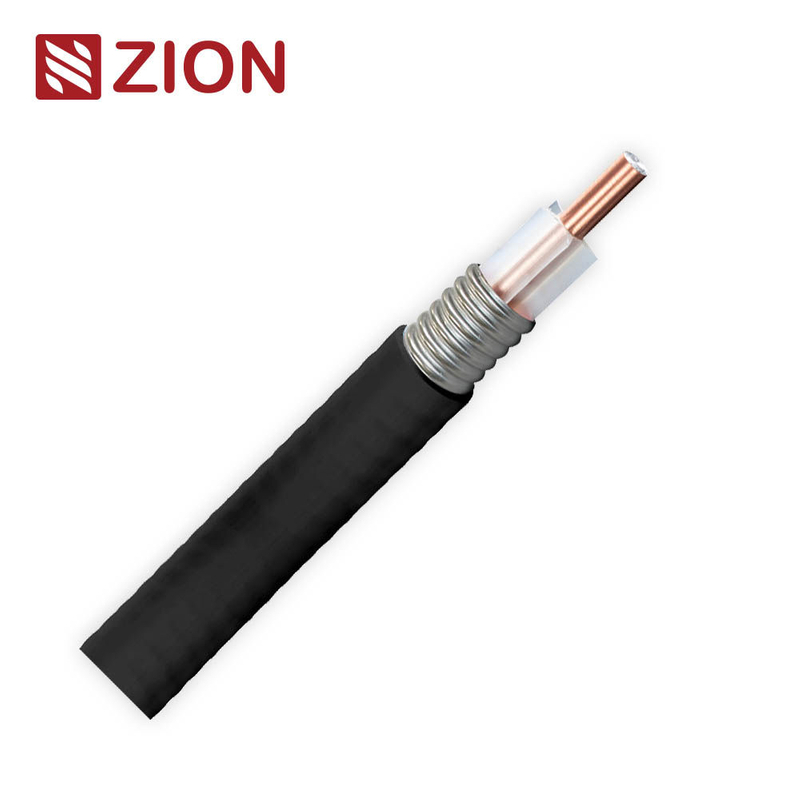

1/2" αλουμινένιο ατμοδιαλεκτικό RF κοακσιακό καλώδιο για υψηλής απόδοσης μετάδοση έως 6 GHz

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
Βασικές πληροφορίες
Τόπος καταγωγής: Ningbo, Σαγκάη
Μάρκα: hellosignal
Αριθμό μοντέλου: Rf
Ποσότητα παραγγελίας min: 10 χλμ
Συσκευασία λεπτομέρειες: ρολό, ξύλινο καρούλι, χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης: Κανονικά 25 εργάσιμες ημέρες
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Επισημαίνω:

1/2" Rf κοακσιακό καλώδιο

,

Καλώδιο αέρα διηλεκτρικού 6 GHz

,

Κυματοειδές αλουμινένιο ομοαξονικό καλώδιο

Περιγραφή προϊόντων

■Περιγραφή

Αυτό το ομοαξονικό καλώδιο RF με διηλεκτρικό αέρα αλουμινίου 1/2" είναι σχεδιασμένο για μετάδοση RF υψηλής απόδοσης σε ασύρματες επικοινωνίες, τηλεοπτικές και ραδιοφωνικές εκπομπές, άμυνα HF, κινητά ραδιόφωνα, λύσεις καλωδίων και συστήματα DAS εντός κτιρίων.
Ο ακριβώς διαμορφωμένος αγωγός CCA, ο κυματοειδής εξωτερικός αγωγός χαλκού και το βελτιστοποιημένο διηλεκτρικό προσφέρουν χαμηλή εξασθένηση και σταθερή απόδοση ευρείας ζώνης έως 6 GHz.

■Χαρακτηριστικά Σχεδιασμού

Συστατικό Υλικό / Προδιαγραφή
Εσωτερικός αγωγός Σύρμα αλουμινίου με επένδυση χαλκού, Ø 4,75 ± 0,05 mm
Μόνωση Εξωθημένο πολυαιθυλένιο, Ø 11,80 ± 0,20 mm
Εξωτερικός αγωγός
Κυματοειδές αλουμίνιο, Ø 13,80 ± 0,15 mm
Μπουφάν PVC, Χρώμα Λευκό, Ø 15,90 ± 0,20 mm

■Ηλεκτρικές Προδιαγραφές

Παράμετρος Τιμή
Εμπέδηση 50 ± 2 Ω
Σχετική Ταχύτητα Διάδοσης 0,88
Χωρητικότητα 75 pF/m
Μέγιστη Συχνότητα Λειτουργίας 6 GHz
Βαθμολογία Μέγιστης Ισχύος 40 kW
Τάση Αιχμής RF 2000 Volts
Τάση Δοκιμής Σπινθήρα Μπουφάν 8000 Vrms
Αντίσταση DC Εσωτερικού Αγωγού ≤ 1,58 Ω/km
Αντίσταση DC Εξωτερικού Αγωγού ≤ 2,29 Ω/km

■Περιβαλλοντικές Προδιαγραφές

Συνθήκη Εύρος Θερμοκρασίας
Εγκατάσταση -20°C έως +60°C
Λειτουργία -40°C έως +85°C
Αποθήκευση -40°C έως +85°C

■Μηχανικές Προδιαγραφές

Παράμετρος Τιμή
Αντοχή σε εφελκυσμό 549 N
Ελάχιστη Ακτίνα Κάμψης (μονή) 76 mm
Ελάχιστη Ακτίνα Κάμψης (επαναλαμβανόμενη) 127 mm
Ροπή Κάμψης 5,4 N·m
Αντοχή σε σύνθλιψη επίπεδης πλάκας 12 N/mm

■Τυπικές Συνθήκες

Εξασθένηση, VSWR: μετρημένη σε θερμοκρασία περιβάλλοντος 20°C, VSWR = 1,0
Μέση Ισχύς: μετρημένη σε θερμοκρασία περιβάλλοντος 40°C, VSWR = 1,0
Μέση Ισχύς (υψηλή θερμοκρασία): Θερμοκρασία Εσωτερικού Αγωγού = 100°C

■VSWR (Αναλογία Στασίμων Κυμάτων Τάσης)

Ζώνη Συχνότητας VSWR Max
680 MHz – 960 MHz ≤ 1,13
1390 MHz – 1450 MHz ≤ 1,13
1700 MHz – 2200 MHz ≤ 1,13
2300 MHz – 2700 MHz ≤ 1,22
3550 MHz – 4200 MHz ≤ 1,29
5150 MHz – 6000 MHz ≤ 1,29

■Εξασθένηση & Χειρισμός Ισχύος

Συχνότητα (MHz) Τυπική Εξασθένηση (dB/100 m) Μέση Ισχύς (kW)
100 2,41 3,18
200 3,46 2,21
450 5,32 1,44
800 7,28 1,06
900 7,76 0,99
1500 10,3 0,75
1800 11,5 0,67
2000 12,2 0,63
2200 12,8 0,61
2400 13,5 0,57
2500 13,8 0,56
2700 14,5 0,54
3500 16,9 0,46
4000 18,3 0,43
5000 20,9 0,38
6000 23,3 0,34

■Συσκευασία

Συσκευασία: 500 m ανά καρούλι
Μέγεθος καρουλιού: 75 × 53 × 75 cm

■Πιστοποίηση

Το καλώδιο συμμορφώνεται με τα σχετικά διεθνή πρότυπα για τη μετάδοση ομοαξονικών RF. Η τεκμηρίωση πιστοποίησης διατίθεται κατόπιν αιτήματος.

■Παραγγελία

Αριθμός Μέρους Περιγραφή
7101117 1-2" Air Aluminum Dielectric PVC CM
7101117R 1-2" Air Aluminum Dielectric PVC CMR/FT4
7101117P 1-2" Air Aluminum Dielectric PVC CMP/FT6
